في اشياء مو عارف ليها في Data Flow Diagram



مكتبة جامعية

الوصف : المستخدم يبحث عن الكتاب اما باسم الكتاب او اسم المؤلف ويستعيرة بواسطة موظفين المكتبة والموظفين باستطاعتهم التعديل والحذف والاضافة ويوجد في اعارة يلتزم بها الطالب وهو تاريخ استلام الكتاب وارجاع الكتاب وفي حالة عدم الالتزام بالقوانين تحتسب غرامة على الطالب

DF diagram.pdf

السلام عليكم ورحمة الله



بداية  اشكال الرموز المستخدمة غير صحيحه ... يجب مراجعتها وتعديلها



يجب أن تبدأ بإعداد رسمة ال context diagram



اليك مشاركات سابقة بالمنتدى عن اعداد رسومات ال DFD

شرح رائع لل Data Flow Diagram

ملف فلاش تعليمى لكيفية إعداد رسم ال DFD



مشاركة سابقة

http://www.araboug.org/ib/index.php?showtopic=54427&page=1&do=findComment&comment=242953



إن أمكن أرفق روابط المصادر التعليمية لك في طريقة إعداد رسمة ال DFD

شكرا لك استاد



انا عملت context diagram



DFD تخربط الافكار خصوصا داتا ستور



اذا احد يقدر اساعدني

السلام عليكم ورحمة الله



بداية  اشكال الرموز المستخدمة غير صحيحه ... يجب مراجعتها وتعديلها



يجب أن تبدأ بإعداد رسمة ال context diagram



اليك مشاركات سابقة بالمنتدى عن اعداد رسومات ال DFD



شرح رائع لل Data Flow Diagram



ملف فلاش تعليمى لكيفية إعداد رسم ال DFD



مشاركة سابقة

http://www.araboug.org/ib/index.php?showtopic=54427&page=1&do=findComment&comment=242953



إن أمكن أرفق روابط المصادر التعليمية لك في طريقة إعداد رسمة ال DFD





اذا في مشاركات  سابقة لستعارة مكتبة  ضروري

او اذا تقدر تعمل لي DFD افضل

تم تعديل 6 يناير 20179 سنة بواسطة yousif.6

السلام عليكم ورحمة الله

توجد موضوعات سابقة بالمنتدى عن هذا الموضوع منها


تحليل نظام مكتبة

http://www.araboug.o...opic=24480&st=0


مشروع لمكتبه مركزيه وخطوات العمل

http://www.araboug.o...8&hl=مكتبه

• أعجبني هذا

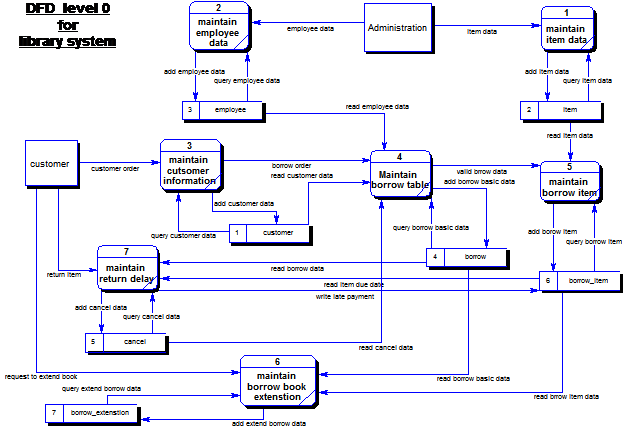

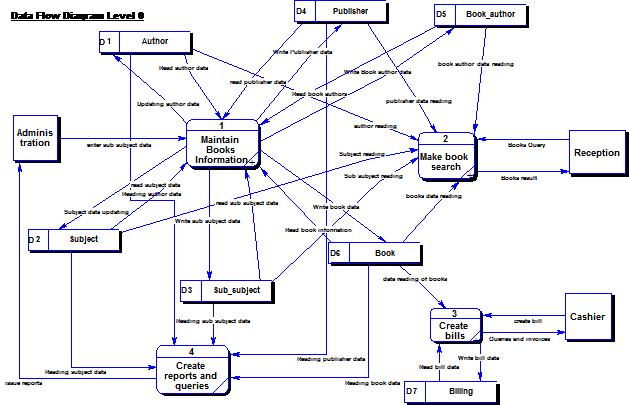

اليك فى المرفقات ملفين عن مشروعين لمكتبة ... والتحليل الكامل لهما مع رسمة ال ER , DFD

المشروع الاول يتعرض لمفهوم الاستعارة وتمديد الاستعارة
المشروع الثاني يتعرض لفهرسة الكتب لاغراض الاستعلام مع اجراءات البيع

اتمنى ان يساعداك فى اعداد مشروعك

BORROW_copy.DOC

library_copy.doc



السلام عليكم ورحمة الله

توجد موضوعات سابقة بالمنتدى عن هذا الموضوع منها





تحليل نظام مكتبة



http://www.araboug.o...opic=24480&st=0





مشروع لمكتبه مركزيه وخطوات العمل



http://www.araboug.o...8&hl=مكتبه

• أعجبني هذا



اليك فى المرفقات ملفين عن مشروعين لمكتبة ... والتحليل الكامل لهما مع رسمة ال ER , DFD



المشروع الاول يتعرض لمفهوم الاستعارة وتمديد الاستعارة

المشروع الثاني يتعرض لفهرسة الكتب لاغراض الاستعلام مع اجراءات البيع



اتمنى ان يساعداك فى اعداد مشروعك





استاد امجد ممكن تتاكد لي من dfd

Doc1.pdf

تم تعديل 8 يناير 20179 سنة بواسطة yousif.6



استاد امجد ممكن تتاكد لي من dfd





بداية حدد من هم الأطراف المشاركة في تنفيذ اجراءات تدفق البيانات



انت حددت في رسمتك المرفقه ... التالي :



External entities



user من تقصد به هل هو العميل customer

employee

author  المؤلف ليس مشارك في تنفيذ الإجراء



ثانيا

اسماء الإجراءات process يجب ان تكون فعل

مثل

show عرض

search بحث

update تعديل

ولكن هذة الكلمات ليست أفعال

chosen in process 2 &7

  book in  process 3

book author in process 6



ثالثا

اسماء ملفات تخزين البيانات Data store

ليست معبرة عن المعني

date author

date the book



رابعا

اتجاه السهم  ... من أو الى ... ملفات تخزين البيانات

اما قراءة من ملف البيانات واتجاه السهم يكون خارج من ملف البيانات

أو كتابة ( وتشمل اضافة وتعديل والغاء) في ملف البيانات واتجاه السهم يكون داخل الى ملف البيانات



راجع طريقة الرسم في الملف التعليمي المرفق في مشاركه سابقة

ثم راجع الأمثلة لنفس مشروعك في المشاركة السابقة





وسوف أتابع معك بإذن الله



أرجوا ارفاق مصدر المادة التعليمية التي تدرس منها أو الروابط الخاصه بها





أرجوا ارفاق مصدر المادة التعليمية التي تدرس منها أو الروابط الخاصه بها





ما فهمت

استخرجتها من خلال الوصف



System library University of Bahrain which connect employee and student to the search and borrow any book through the Student Information and Information the book, if book borrow The student will pay charge if he does not return a book in the time and the charge is depending on student age.

اساتذتنا الكرام هل يمكنك مساعدتى في مخطط dfd كيف يمكننا عمل اضافة المجموعة واضافة اعضاء للمجموعة وترقية عضو لمشرف وتعديل بيانات واعضاء المجموعة والبحث في المجموعة وعرض النتائج للمستخدم

رسم مخطط تدفق البيانات لنظام مكتبة

ارسم لي مخطط تدفق البيانات لنظام مكتبة كلية  تعمل على إعارة الكتب للطلاب
