يهتم الموظف في مكتب  تسجيل أعضاء هيئة التدريسبتسجيل بيانات عن أعضاء هيئة التدريس القاريين و المتعاونين  و الوضع الوظيفي لهم والمقررات التي يدرسونها كأعباء دراسية حسب الدرجة العلمية (أو التصنيف). يتم الاهتمام أيضا بتوقيع العقود والمباشرات وغيرها من شؤون عضو هيئة التدريس. لعضو هيئة التدريس الدائم فقط الحق في الترقيات والإجازاتالعلمية والعادية والندب والإعارة و الترشيح و الإيفاد.يمكن أن يخصص لعضو هيئة التدريس أذا وقع مباشرته وكان عقده مع الجامعة ساريا عبء دراسيا يحتوي على مقرر دراسي أو أكثر لتدريسها علما أن المقررات الدراسية يمكن أن تحتوي على وحده دراسية واحدة (1 ساعة) إلى أربع وحدات دراسية.أما المتعاون فقد يكلف فقط بتدريس عبء دراسي لفصل دراسي أو أكثر حسب حاجة الكلية و لا يتجاوز العبء  8 ساعات تدريسية بعد أن يوقع عقد ومباشرة مع الجامعة والتي تجهز داخل المكتب.

وصف متطلبات النظام

1- إدخال بيانات عضو هيئة التدريس:-

في إدارة النظام في مكتب شئون أعضاء هيئة التدريس يتم  إدخال رقم الوظيفي لعضو هيئة التدريس ,  والاسم رباعي, نوع العمل,  الدرجة العلمية (محاضر مساعد – محاضر– أستاذ مساعد –  أستاذ مشارك – أستاذ) ,  القسم العلمي (قسم هندسه البرمجيات-قسم الحسابات الذكية والعلمية -قسم علوم الحاسب - قسم نظم المعلومات – قسم الشبكات والاتصالات - قسم نظم الحاسبات)  , المؤهل العلمي (ماجستير – دكتوراه) الوضع الحالي (عضو هيئه تدريس – موفد – منتدب – معار – إجازة تفرغ علمي - إجازة بدون مرتب – متقاعد- وكيل الكلية- عميد الكلية- رئيس قسم - مدير إدارة),  وبعد ذلك يتم إدخال البيانات الشخصية مثل (رقم كتيب العائلة,  رقم البطاقة الشخصية,  رقم جواز السفر,  واختيار الجنس (ذكر –أنثي ),  الجنسية,  اسم المصرف,  رقم الحساب,  رقم الهاتف,  البريد الالكتروني,  تاريخ الميلاد,  تاريخ التعيين,  رقم قرار التعاقد, العنوان,  و الحالة الاجتماعية (أعزب أم متزوج) .

2- إدخال بيانات الإجازات عضو هيئة التدريسالدائم:-

ويتم فيها إدخال الرقم الوظيفي لعضو هيئة التدريس ليظهر بياناته,وبعد ذلك نقوم بتدوينالبيانات الخاصة بالإجازات وهي تشمل اختيار نوع الإجازة (تفرغ علمي- مرضيه- طارئة- حج - بدون مرتب- إجازة بمرتب كامل) ,ومن ثم مده الإجازة, تاريخ الإجازة, مكان الإجازة(داخل-خارج البلاد) مع الأخذ في الاعتبار إن إجازة التفرغ العلمي تكون كل أربع سنوات ويشترط فيها إن لا تقل درجته العلمية عن درجه أستاذ مساعد عند طلب الإجازة الأولى وعن درجه أستاذ مشارك بالنسبة لطالب ا الإجازة للمرة الثانية وعن درجه أستاذ لطالب الإجازة للمرة  الثالثة

3- إدخال بيانات الترقيات لعضو هيئة التدريسالدائم:

ويتم فيها تسجيل رقم عضو هيئة التدريس ليظهر بياناته و الوضع الحالي وبعد ذلك نقوم بتدوين البيانات الخاصة بالترقيات وهي تشمل إدخال رقم قرار الترقية, وإدخال التصنيف الجديد وتاريخ الترقية.

4- تسجيل بيانات المقررات الدراسية:-

ويتم فيها إدخال البيانات الخاصةبالمقررات الدراسية وهي تشمل (رقم المقرر, اسم المقرر, عدد ساعات المقرر).

5- أعداد العبء الدراسي لعضو هيئة التدريس:-

قد يخصصلكل عضو هيئة تدريس عبء دراسي أو أكثر يكلف به كل فصل دراسي ..  ويتم فيها إدخال رقم عضو هيئة التدريس ليظهر بيانات عضو هيئة التدريس(قار-متعاون) , ساعات العبء التدريسية (24 ساعة لمحاضر مساعد–22 لمحاضر –20لأستاذ مساعد و أستاذ مشارك و أستاذ). كل عبء دراسي يكلف به عضو هيئة تدريس واحد فقط لتدريسه . قد يكلفالعضو المتعاون ب 8 ساعات تدريسية على الأكثر .. وبعد ذلك نقوم بإدخال البيانات الخاصة بالعبء الدراسي ,كل مقرر دراسي على حده وهي تشمل (رقم المقرر, اسم المقرر, السنة الدراسية ,وكذلك المجموعة, أيام المقرر, والتوقيت)

6- إدخال بيانات الإيفاد لعضو هيئة التدريسالدائم:-

يمكن أن يوفد عضو هيئة التدريس للدراسة بالخارج او الداخل ويتم فيه هذه العملية  إدخال رقمه لمعرفةبياناته الشخصية وبعد ذلك نقوم بإدخال البيانات الخاصة بالإيفاد وهي تشمل, رقم قرار الإيفاد, ونوع الإيفاد وتاريخ الإيفاد واختيار نوع القرار(داخل – خارج) الجهة الموفد إليها.

7- إدخال بيانات الندب لعضو هيئة التدريسالدائم:-

يمكن أن يندب عضو هيئة التدريس للعمل خارج أو داخل الجامعة ويتم فيها إدخال رقم عضو هيئة التدريس وبعد ذلك نقوم بإدخال البيانات الخاصة بالندب وهي تشمل تاريخ الندب, ومده الندب , رقم قرار الندب , وكذلك الجهة المنتدب إليها .

9- توقيع العقود والمباشرات

المكتب يختص بتوقيع العقود في حال التعاون في كل فصل دراسي مع كل عبئ دراسي يعد للعضو ويدون تاريخ بداية ونهاية العقد . أما المباشرات فتجهز للمتعاون مع العقد و لعضو هيئة التدريس القار مع بداية كل عام دراسي.



Tasks

(a) Identity the main entity types of the Academic Staff Affairs System.

( Identify the main relationship types between the entity types described in (a).

©  Determine the cardinality and participation constraints for each relationship type described in ( .

(d) Identify attributes and associate them with entity or relationship types.

(e) Determine candidate key attributes for each entity type.

(f)   Draw the ER model for  theAcademic Staff Affairs System.

(g)  Map the ER model produced in (f) into a relational data model.

(h) Identify all primary and foreign keys of the relations described in (g).

تم تعديل 7 ديسمبر 20169 سنة بواسطة Mahmoud Sameh

السلام عليكم ورحمة الله



Identity the main entity types



عضو هيئة التدريس

الإجازات

الإيفاد

الترقيات

العبء الدراسي

العبء الدراسي لكل مقرر دراسي

العقود والمباشرات

المقررات الدراسية

الندب

رموز الأقسام

رموز الدرجة العلمية

رموز المؤهل العلمي

رموز الوظائف

رموز انواع الأجازات



Draw the ER model for  the Academic Staff Affairs System

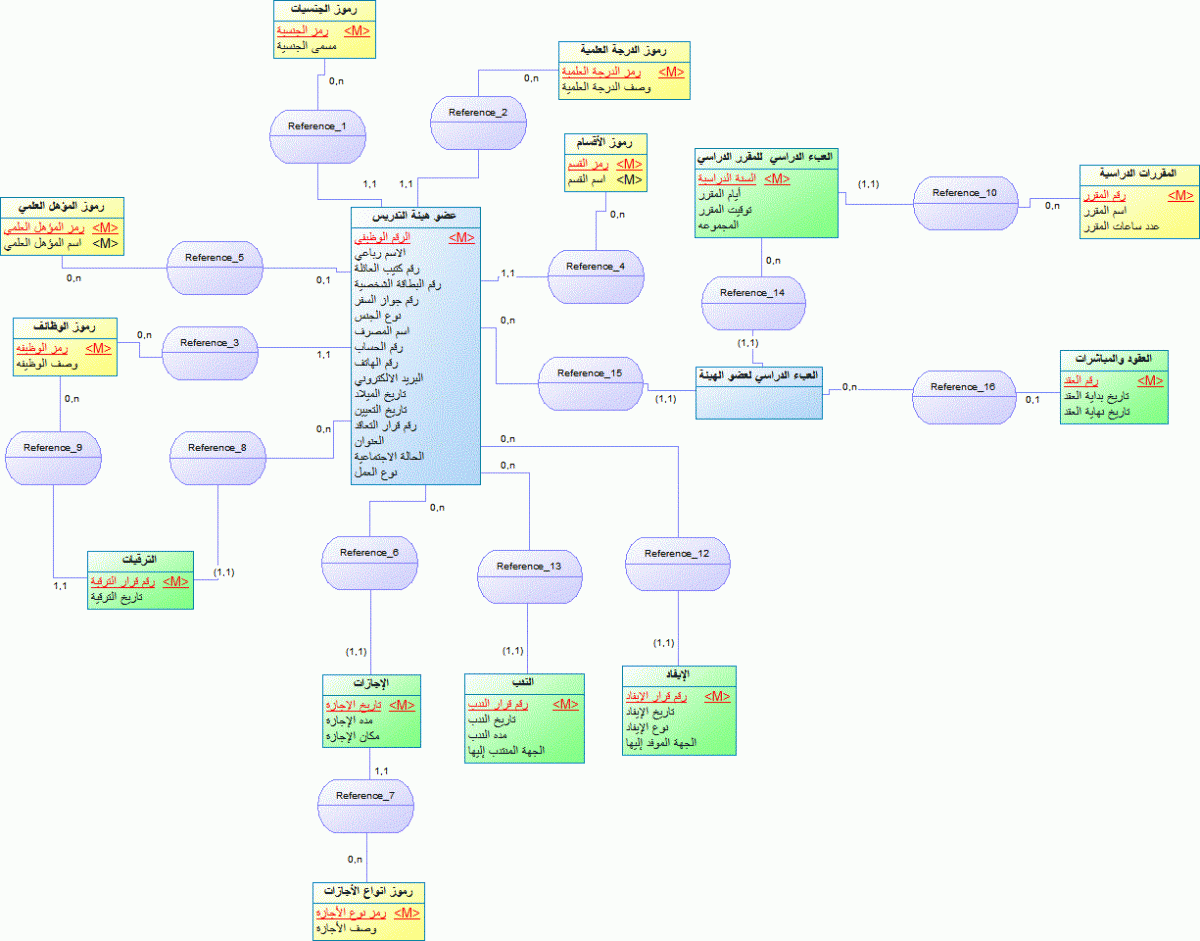

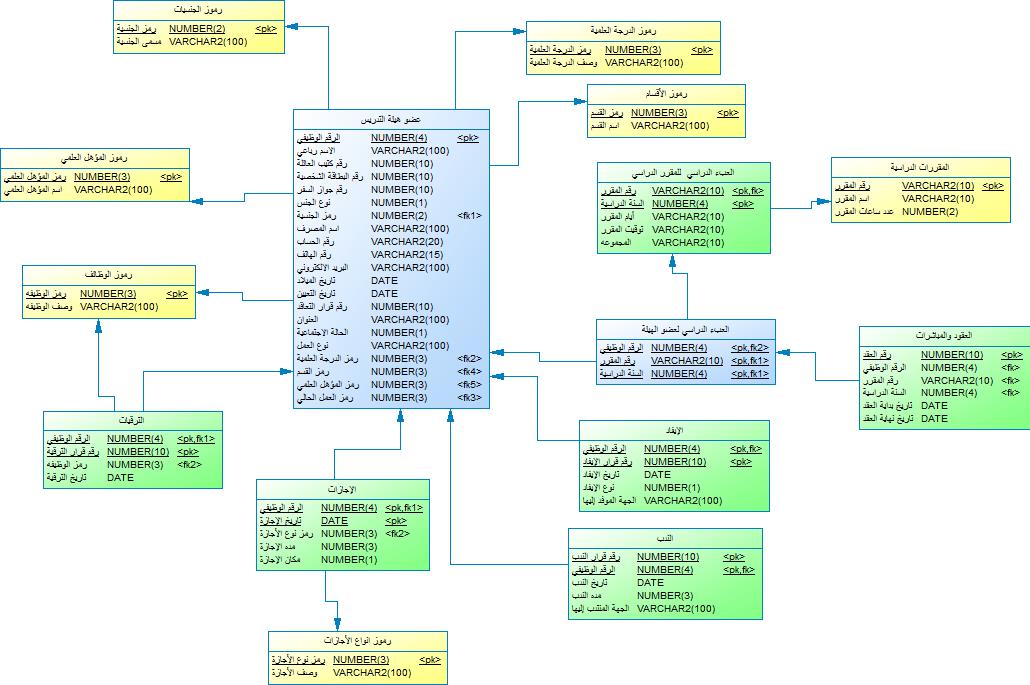

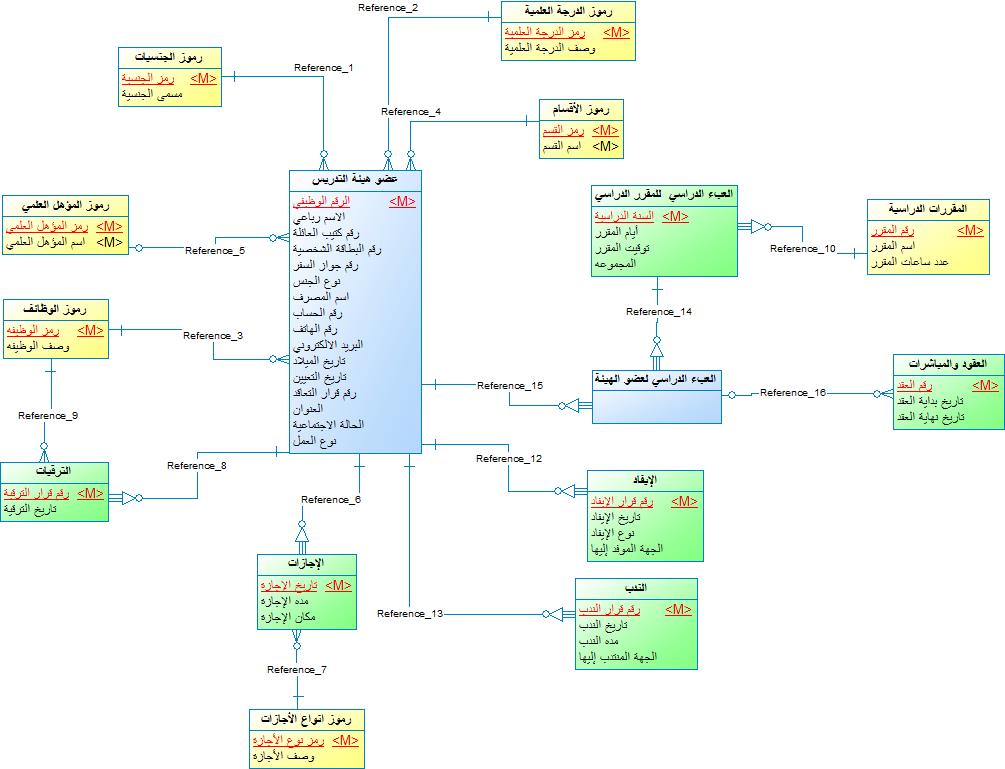

مرفق رسمتين PDM & ERD



يجب المشاركة بما توصلت اليه من محاولات حتى تجد المساعدة

ما شاء الله عليك يا ادمن هل ممكن نحصل على شكل ER MODEL

السلام عليكم ورحمة الله





ما شاء الله عليك يا ادمن هل ممكن نحصل على شكل ER MODEL



توجد رسمتين في المشاركة السابقه



الرسمة الثانية هي ال ERD



بالتوفيق

المطلوب الرسم بواسطة مثل هذا الشكل ER

السلام عليكم .والله ياجماعة محتاجين لرسم تحليلي erd لهذا الاسايمنت ضروري

السلام عليكم .والله ياجماعة محتاجين لرسم تحليلي erd لهذا الاسايمنت ضروري



توجد رسمتين في المشاركة السابقه



الرسمة الثانية هي ال ERD وتم إعداد الرسم بإستخدام برنامج power designer



بالتوفيق

السلام عليكم..شكرا استاذنا الفاضل أمجد حلمي ولوتكرمت تعطينا رسمrelation model لهذا الاسايمنت ونكون لك من الشاكرين

يعني التطبيع

السلام عليكم ورحمة الله



مكونات رسمة ال  ERD entity relationship diagram

و

 relation model



متشابهة من حيث

- تحديد عدد الentities

- اسماء الأعمدة attributes

- تحديد  ال primary key ,

- تحديد ال foreign key

- تحديد نوع العلاقه relationship type



ويمكنك اعادة الرسم  relation model  بالأشكال المحدده لديك

من خلال الرسمه المستخرجه من استخدام برنامج ال power designer

والنتيجه في النهايه واحدة مع إختلاف رموز الأشكال في الرسم

السلام عليكم..شكرا استاذنا الفاضل أمجد حلمي ولوتكرمت تعطينا رسمrelation model لهذا الاسايمنت ونكون لك من الشاكرين

يعني التطبيع

يارييتك  لانني في امس الحاجة  للتطبيع  و

جمل ال sQL

السلام علبكم ورحمة الله



مرفق ملف استرشادي لأوامر انشاء الجداول المكونه لل ERD





academic.txt

السلام علبكم ورحمة الله



مرفق ملف استرشادي لأوامر انشاء الجداول المكونه ل



اريد توضيح لنوعية العلاقة 1:1 M:N relationship type  or 1:N relationship type



السلام عليكم ورحمة الله



عضو هيئة التدريس.................الاجازات

One to many

عضو هيئة التدريس  يمكن ان يقوم بأجازة واحدة أو أكثر

لا يمكن ان يتم تسجيل أجازة بدون وجود عضو هيئة تدريس

------------------------------------------

عضو هية التدريس..................الايفاد

One to many

عضو هيئة التدريس  يمكن ان يقوم بأيفاد واحد  أو أكثر

لا يمكن ان يتم تسجيل أيفاد بدون وجود عضو هيئة تدريس

----------------------------------

عضو هية التدريس..................الندب

One to many

عضو هيئة التدريس  يمكن ان يقوم بإنتداب واحد  أو أكثر

لا يمكن ان يتم تسجيل انتداب بدون وجود عضو هيئة تدريس

-----------------------------------

عضو هية التدريس..................الترقيات

One to many

عضو هيئة التدريس  يمكن ان يتم ترقيته مرة واحدة أو أكثر

لا يمكن ان يتم تسجيل ترقية  بدون وجود عضو هيئة تدريس

---------------------------------------

عضو هيئة التدريس..................العبء الدراسى للمقرر الدراسي

Many to many

عضو هيئة التدريس ممكن أن يكون أن يكون له عبء دراسي واحد أو أكثر

العبء الدراسي ممكن ان يقوم به عضو هيئة تدريس واحد أو أكثر

------------------------------------------

العبءالدراسى ..................المقرارات الدراسية

One to many

العبء الدراسي يجب أن يتضمن مقرر دراسي

لا يمكن تسجيل عبء دراسي بدون وجود مقرر دراسي

المقرر الدراسي يمكن ان يتواجد في عبء دراسي واحد أو أكثر

----------------------------

العبء الدراسى لعضو هيئة التدريس ..................عقود

One to many

العقد يجب ان يتضمن عبء دراسي خاص بعضو هيئة التدريس

لا يوجد عقد بدون وجود عبء دراسي خاص بعضو هيئة التدريس

العبء الدراسي لعضو هيئة التدريس يمكن ان يتضمن في عقد واحد أو أكثر من عقد .

بارك الله فيك استاذى

بارك الله فيك

اللهم أمين

ممكن مساعدة في التطبيع لهذا السؤال

ممكن مساعدة في التطبيع لهذا السؤال



ممكن استخراج التطبيع من اوامر انشاء الجداول المرفق

academic_tables.txt

في ٧‏/١٢‏/٢٠١٦ at 23:00, Mahmoud Sameh said:

يهتم الموظف في مكتب  تسجيل أعضاء هيئة التدريسبتسجيل بيانات عن أعضاء هيئة التدريس القاريين و المتعاونين  و الوضع الوظيفي لهم والمقررات التي يدرسونها كأعباء دراسية حسب الدرجة العلمية (أو التصنيف). يتم الاهتمام أيضا بتوقيع العقود والمباشرات وغيرها من شؤون عضو هيئة التدريس. لعضو هيئة التدريس الدائم فقط الحق في الترقيات والإجازاتالعلمية والعادية والندب والإعارة و الترشيح و الإيفاد.يمكن أن يخصص لعضو هيئة التدريس أذا وقع مباشرته وكان عقده مع الجامعة ساريا عبء دراسيا يحتوي على مقرر دراسي أو أكثر لتدريسها علما أن المقررات الدراسية يمكن أن تحتوي على وحده دراسية واحدة (1 ساعة) إلى أربع وحدات دراسية.أما المتعاون فقد يكلف فقط بتدريس عبء دراسي لفصل دراسي أو أكثر حسب حاجة الكلية و لا يتجاوز العبء  8 ساعات تدريسية بعد أن يوقع عقد ومباشرة مع الجامعة والتي تجهز داخل المكتب.

وصف متطلبات النظام

1- إدخال بيانات عضو هيئة التدريس:-

في إدارة النظام في مكتب شئون أعضاء هيئة التدريس يتم  إدخال رقم الوظيفي لعضو هيئة التدريس ,  والاسم رباعي, نوع العمل,  الدرجة العلمية (محاضر مساعد – محاضر– أستاذ مساعد –  أستاذ مشارك – أستاذ) ,  القسم العلمي (قسم هندسه البرمجيات-قسم الحسابات الذكية والعلمية -قسم علوم الحاسب - قسم نظم المعلومات – قسم الشبكات والاتصالات - قسم نظم الحاسبات)  , المؤهل العلمي (ماجستير – دكتوراه) الوضع الحالي (عضو هيئه تدريس – موفد – منتدب – معار – إجازة تفرغ علمي - إجازة بدون مرتب – متقاعد- وكيل الكلية- عميد الكلية- رئيس قسم - مدير إدارة),  وبعد ذلك يتم إدخال البيانات الشخصية مثل (رقم كتيب العائلة,  رقم البطاقة الشخصية,  رقم جواز السفر,  واختيار الجنس (ذكر –أنثي ),  الجنسية,  اسم المصرف,  رقم الحساب,  رقم الهاتف,  البريد الالكتروني,  تاريخ الميلاد,  تاريخ التعيين,  رقم قرار التعاقد, العنوان,  و الحالة الاجتماعية (أعزب أم متزوج) .

2- إدخال بيانات الإجازات عضو هيئة التدريسالدائم:-

ويتم فيها إدخال الرقم الوظيفي لعضو هيئة التدريس ليظهر بياناته,وبعد ذلك نقوم بتدوينالبيانات الخاصة بالإجازات وهي تشمل اختيار نوع الإجازة (تفرغ علمي- مرضيه- طارئة- حج - بدون مرتب- إجازة بمرتب كامل) ,ومن ثم مده الإجازة, تاريخ الإجازة, مكان الإجازة(داخل-خارج البلاد) مع الأخذ في الاعتبار إن إجازة التفرغ العلمي تكون كل أربع سنوات ويشترط فيها إن لا تقل درجته العلمية عن درجه أستاذ مساعد عند طلب الإجازة الأولى وعن درجه أستاذ مشارك بالنسبة لطالب ا الإجازة للمرة الثانية وعن درجه أستاذ لطالب الإجازة للمرة  الثالثة

3- إدخال بيانات الترقيات لعضو هيئة التدريسالدائم:

ويتم فيها تسجيل رقم عضو هيئة التدريس ليظهر بياناته و الوضع الحالي وبعد ذلك نقوم بتدوين البيانات الخاصة بالترقيات وهي تشمل إدخال رقم قرار الترقية, وإدخال التصنيف الجديد وتاريخ الترقية.

4- تسجيل بيانات المقررات الدراسية:-

ويتم فيها إدخال البيانات الخاصةبالمقررات الدراسية وهي تشمل (رقم المقرر, اسم المقرر, عدد ساعات المقرر).

5- أعداد العبء الدراسي لعضو هيئة التدريس:-

قد يخصصلكل عضو هيئة تدريس عبء دراسي أو أكثر يكلف به كل فصل دراسي ..  ويتم فيها إدخال رقم عضو هيئة التدريس ليظهر بيانات عضو هيئة التدريس(قار-متعاون) , ساعات العبء التدريسية (24 ساعة لمحاضر مساعد–22 لمحاضر –20لأستاذ مساعد و أستاذ مشارك و أستاذ). كل عبء دراسي يكلف به عضو هيئة تدريس واحد فقط لتدريسه . قد يكلفالعضو المتعاون ب 8 ساعات تدريسية على الأكثر .. وبعد ذلك نقوم بإدخال البيانات الخاصة بالعبء الدراسي ,كل مقرر دراسي على حده وهي تشمل (رقم المقرر, اسم المقرر, السنة الدراسية ,وكذلك المجموعة, أيام المقرر, والتوقيت)

6- إدخال بيانات الإيفاد لعضو هيئة التدريسالدائم:-

يمكن أن يوفد عضو هيئة التدريس للدراسة بالخارج او الداخل ويتم فيه هذه العملية  إدخال رقمه لمعرفةبياناته الشخصية وبعد ذلك نقوم بإدخال البيانات الخاصة بالإيفاد وهي تشمل, رقم قرار الإيفاد, ونوع الإيفاد وتاريخ الإيفاد واختيار نوع القرار(داخل – خارج) الجهة الموفد إليها.

7- إدخال بيانات الندب لعضو هيئة التدريسالدائم:-

يمكن أن يندب عضو هيئة التدريس للعمل خارج أو داخل الجامعة ويتم فيها إدخال رقم عضو هيئة التدريس وبعد ذلك نقوم بإدخال البيانات الخاصة بالندب وهي تشمل تاريخ الندب, ومده الندب , رقم قرار الندب , وكذلك الجهة المنتدب إليها .

9- توقيع العقود والمباشرات

المكتب يختص بتوقيع العقود في حال التعاون في كل فصل دراسي مع كل عبئ دراسي يعد للعضو ويدون تاريخ بداية ونهاية العقد . أما المباشرات فتجهز للمتعاون مع العقد و لعضو هيئة التدريس القار مع بداية كل عام دراسي.



Tasks

(a) Identity the main entity types of the Academic Staff Affairs System.

( Identify the main relationship types between the entity types described in (a).

©  Determine the cardinality and participation constraints for each relationship type described in ( .

(d) Identify attributes and associate them with entity or relationship types.

(e) Determine candidate key attributes for each entity type.

(f)   Draw the ER model for  theAcademic Staff Affairs System.

(g)  Map the ER model produced in (f) into a relational data model.

(h) Identify all primary and foreign keys of the relations described in (g).

سلام عليكم مساعدة في تحليل منظومة وموقع الكتروني لي مكتب شوؤن أعضاء هيئة التدريس بالمعهد وصور لي الشاشات والصفحات كيف بتكون

ERD

entity Building {
  id: int
  name: string
  address: string
  city: string
  state: string
  zipcode: string
  phone: string
  website: string
  description: string
}

entity Room {
  id: int
  building: Building
  name: string
  capacity: int
  type: string
  description: string
}

entity Lab {
  id: int
  room: Room
  equipment: string
  description: string
}

entity Student {
  id: int
  name: string
  email: string
  phone: string
  address: string
  city: string
  state: string
  zipcode: string
  date_of_birth: date
  gender: string
  major: string
  year: int
  gpa: float
}

entity Instructor {
  id: int
  name: string
  email: string
  phone: string
  address: string
  city: string
  state: string
  zipcode: string
  date_of_birth: date
  gender: string
  title: string
  department: string
}

entity Course {
  id: int
  name: string
  code: string
  description: string
  credits: int
  prereqs: string
  instructor: Instructor
}

entity Section {
  id: int
  course: Course
  instructor: Instructor
  room: Room
  time: string
  days: string
}

entity Enrollment {
  id: int
  student: Student
  section: Section
  grade: int
}

relationship "1:n" between Building and Room {
  roleBuilding {
    multiplicity "*"
  }
  roleRoom {
    multiplicity "1"
  }
}

relationship "1:n" between Building and Lab {
  roleBuilding {
    multiplicity "*"
  }
  roleLab {
    multiplicity "1"
  }
}

relationship "1:n" between Room and Enrollment {
  roleRoom {
    multiplicity "*"
  }
  roleEnrollment {
    multiplicity "1"
  }
}

relationship "1:n" between Student and Enrollment {
  roleStudent {
    multiplicity "*"
  }
  roleEnrollment {
    multiplicity "1"
  }
}

relationship "1:n" between Instructor and Section {
  roleInstructor {
    multiplicity "*"
  }
  roleSection {
    multiplicity "1"
  }
}

relationship "1:n" between Section and Enrollment {
  roleSection {
    multiplicity "*"
  }
  roleEnrollment {
    multiplicity "1"
  }
}
