مساعدتي في رسم العلاقات (تمرين )

  •
libya19945
بواسطة libya19945
في منتدى تحليل النظم Systems Analysis

Featured Replies

بتاريخ:

1/المريض يجب ان يقبل طبيب واحد والطبيب يمكن ان يكشف علي اكثر من مريض .
2/كل موظف لديه توصيله تلفون واحدة وكل توصيله لموظف تعطي لموظف واحد.
3/السينما تقوم بعرض افلام عديده ونفس الفيلم يمكن انن يعرض في مسارح مختلفه في المدينه. ارجو مساعدتي في حل ،وياريتي لي عنده رابط في فهم واضح العلاقات تمرينات اخر لي فهمي العلاقات

  • اقتباس
    • أعجبني 1
    بتاريخ:

    السلام عليكم ورحمة الله



    1/المريض يجب ان يقابل طبيب واحد والطبيب يمكن ان يكشف علي اكثر من مريض .





    يوجد لديك كيان او جدول بيانات المريض

    كيان أو جدول بيانات الطبيب

    كيان أو جدول بيانات الكشف الطبي



    مع وجود الإفتراضات التالية

    - أن المريض يمكن أن يقوم بإجراء كشف طبي واحد أو أكثر

    - أن الطبيب يمكن أن يقوم بإجراء بكشف طبي واحد أو أكثر

    - أن الكشف الطبي يجب أن يتم على مريض

    - أن الكشف الطبي يجب أن يقوم به طبيب



    اي أن العلاقة بين المريض والطبيب من نوع many to many

    ولتمثيل هذه العلاقه يجب انشاء كيان جديد entity  وهي بيانات الكشف الطبي

    وتكون العلاقة بين الطبيب والكشف الطبي One to many

    وتكون العلاقة بين المريض والكشف الطبي one to many

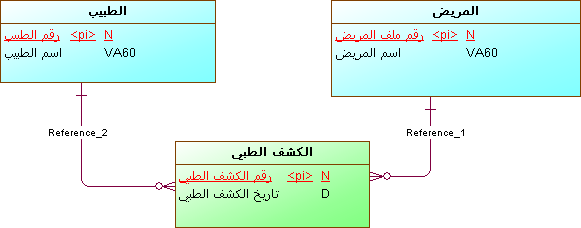

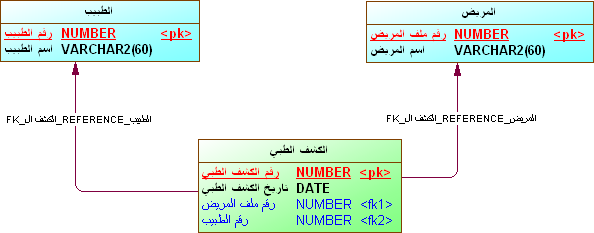

    والرسم مرفق



    الحالة التي ذكرتها في مثالك تعني

    - اثناء إجراء الكشف الطبي ... المريض يجب أن يقابل طبيب واحد ( بمعنى لا يمكن إجراء كشف طبي على مريض بدون طبيب )

    الجزء الثاني :أن الطبيب يمكن أن يكشف على أكثر من مريض ( عند اجراء أكثر من كشف طبي وليس في نفس الكشف الطبي )



  • اقتباس
    • بتاريخ:
    2/كل موظف لديه توصيله تلفون واحدة وكل توصيله لموظف تعطي لموظف واحد.





    جدول او كيان الموظف

    جدول او كيان وصلات الهواتف ( دليل الهاتف )



    العلاقة بينهما one to one

    - الموظف يحب أن يكون لديه هاتف واحد

    - رقم الهاتف يمكن أن يخصص لموظف واحد



    الرسم



  • اقتباس
    • أعجبني 1
    بتاريخ:

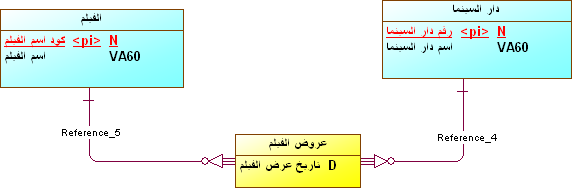

    3/السينما تقوم بعرض افلام عديده ونفس الفيلم يمكن انن يعرض في مسارح مختلفه في المدينه.





    جدول بيانات السينيمات

    جدول بيانات الأفلام



    العلاقه many to many

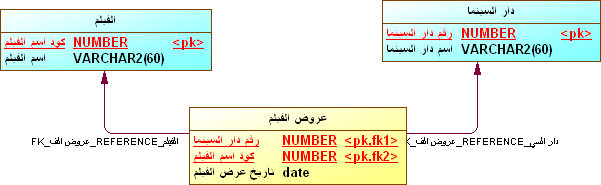

    يتم انشاء جدول وسيط ...  بيانات عرض الفيلم



    وتكون العلاقه بين السينما وبيانات العرض one to many

    وتكون العلاقة بين الفيلم  وبيانات العرض One to many



    لا يمكن عمل عرض بدون وجود دار سينما

    لا يمكن عمل عرض بدون وجود فيلم

    يمكن عرض الفيلم في دار سينما واحدة أو أكثر

    يمكن دار السينما أن تعرض فيلم واحد أو أكثر



  • اقتباس
    • بتاريخ:
    • كاتب الموضوع

    بارك الله فيك استاذ ممكن ايميلك نبيك تساعدني في مشروعي نبي نسألك علي حاجات

    تم تعديل بواسطة libya19945

  • اقتباس
    • بتاريخ:

    يمكنك عرض استفساراتك بالمنتدى .... ليستفيد الجميع

    وستجد الرد ... إن شاء الله

  • اقتباس
