السلام عليكم ورحمة الله وبركاته



بالبداية اود أشكر كل من وضع شروحات لDFD و ER في هذا المنتدى



استفدت منكم كثيرا فأنا لم يسبق لي دراسة مادة تحليل النظم وليست تخصصي ولكن طلب علينا في مشروع التخرج



تحليل النظام الذي ساقوم بتطبيقه في المشروع



الحمدلله انتهيت من رسمة DFD و ER ولكن لا اعلم هل هي صحيحة ام لا لأني فقط اعتمدت على الشروحات الموجودة في هذا المنتدى



امل منكم الإطلاع عليها وتصحيح الأخطاء الموجودة فيها ولكم جزيل الشكر



علما انها لنظام حجز الكتروني من صالون نسائي



http://im83.gulfup.com/4MsDqi.jpeg



http://im83.gulfup.com/Yrh1nI.jpeg



http://im83.gulfup.com/71kPOT.jpeg



http://im83.gulfup.com/sKnoFg.jpeg



http://www.gulfup.com/?IimmZG

erd.doc

تم تعديل 4 مايو 201412 سنة بواسطة Amgad

السلام عليكم ورحمة الله







 لم يسبق لي دراسة مادة تحليل النظم وليست تخصصي



شكر وتقدير لهذا الجهد والإجتهاد في إعداد رسمتي ال ERD , DFD

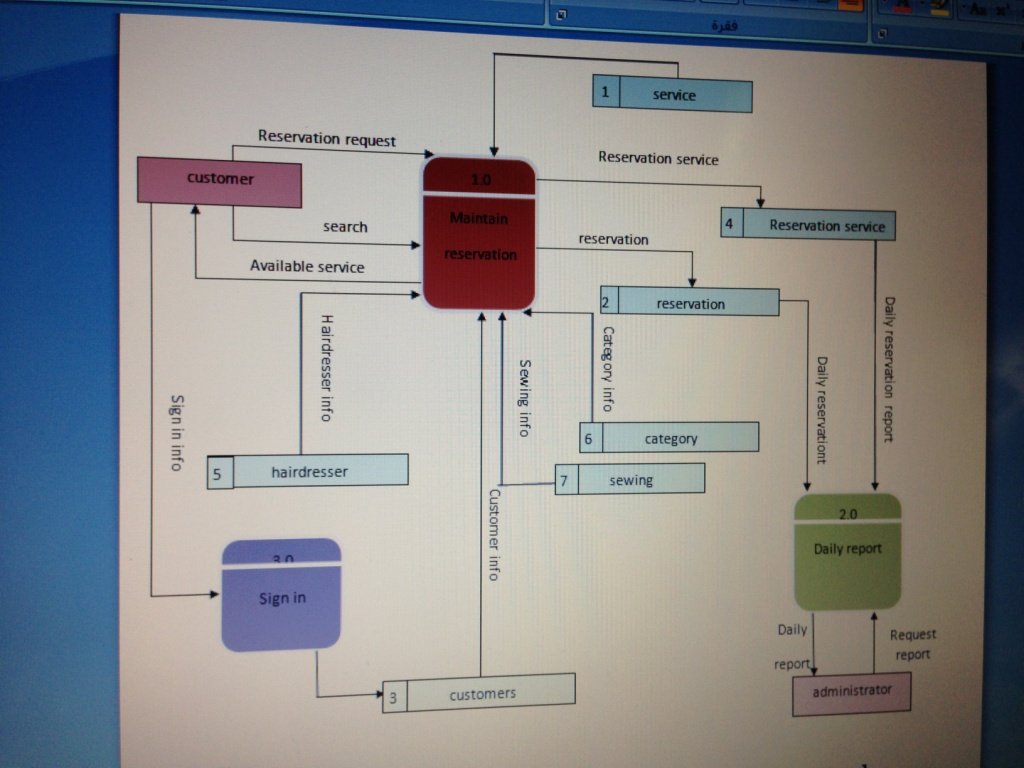

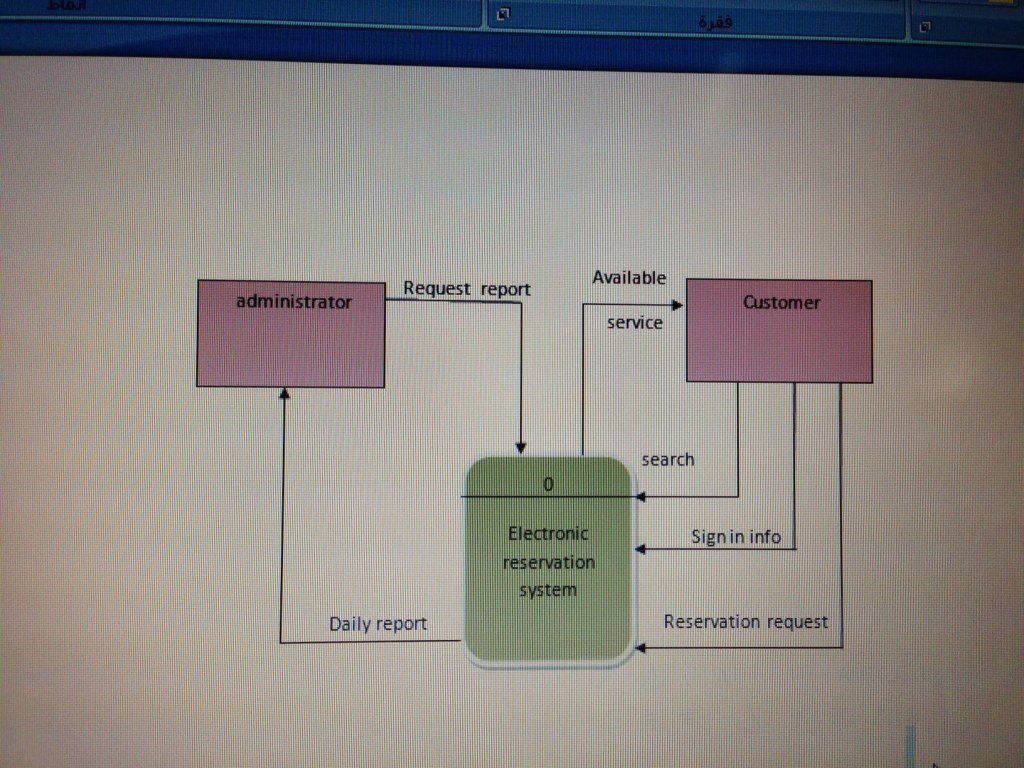

رسومات ال DFD , Context Diagram

قواعد الرسم صحيحه والأسهم وإتجاهاتها صحيحة

وتحقيق مبدء الbalancing  بين ال context , dfd صحيح

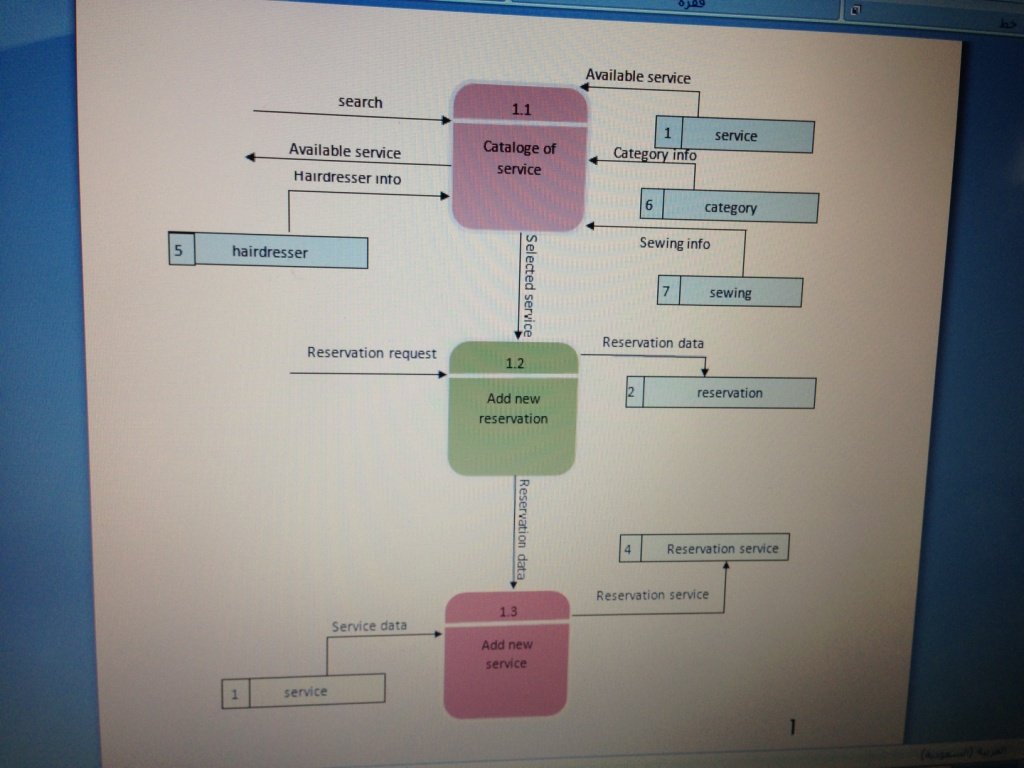

وال composition صحيح على  level 1

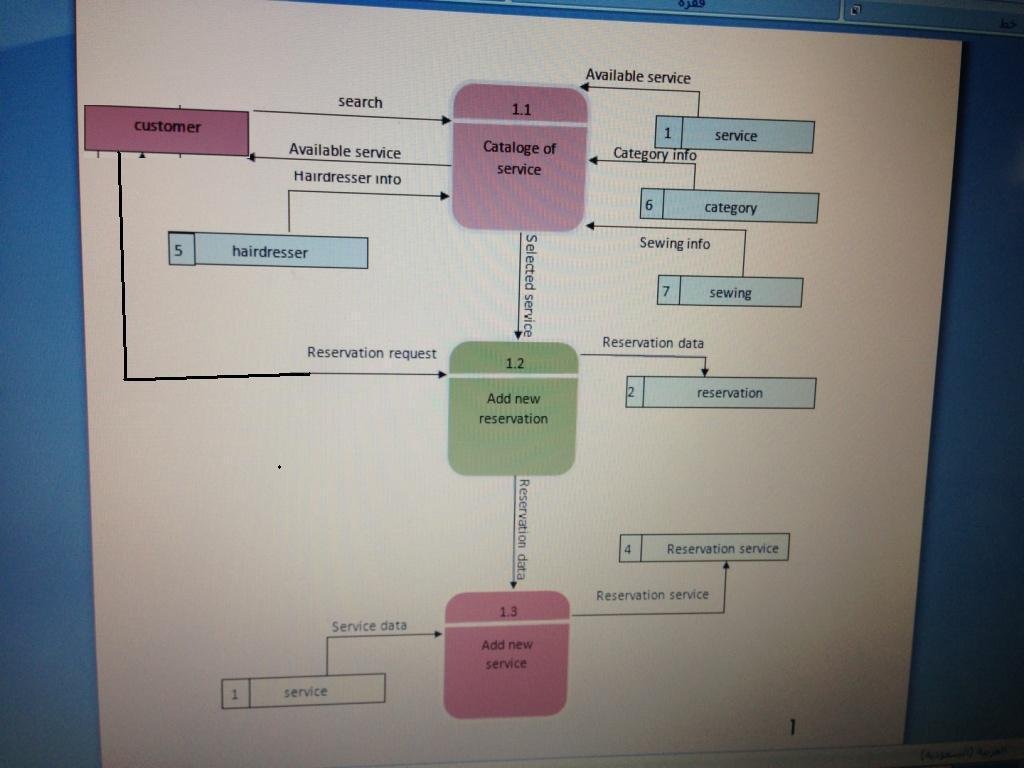

ولكن يوجد ملاحظات بسيطه مثل إظهار ال source في level 1 في حالة أنه منشيئ الإجراء مثل ال customer

مرفق ملفات الرسم بعد التعديل

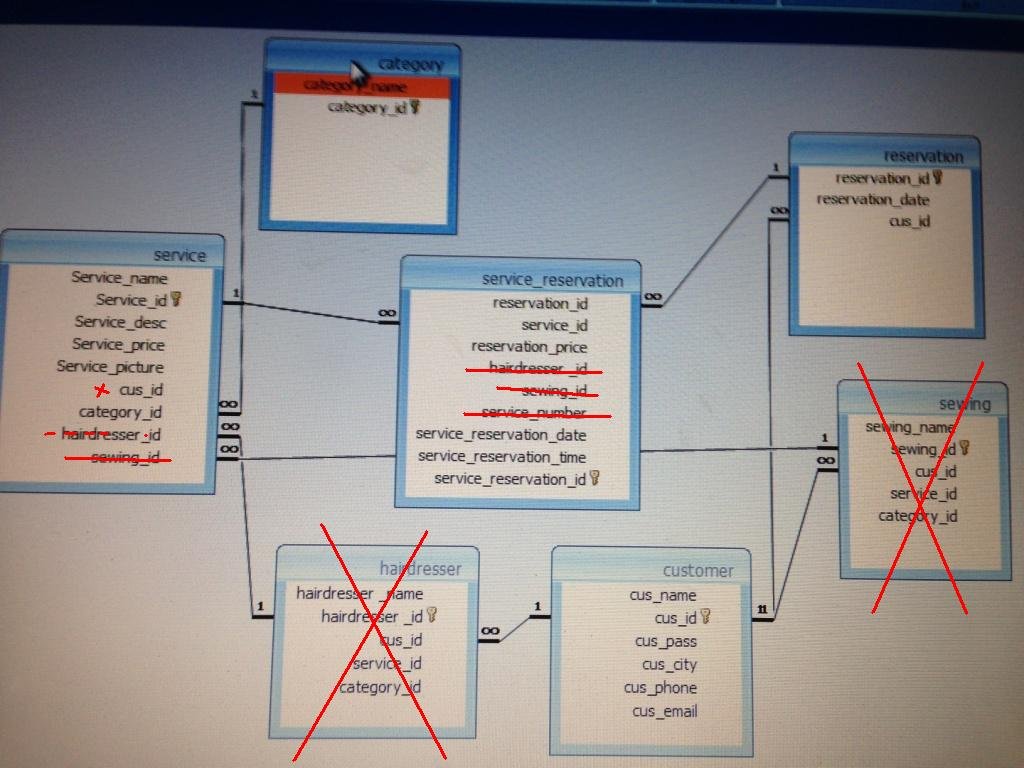

بالنسبة لرسمة ال erd

ايضا العلاقات صحيحه

ونظرا لأني لم أطلع على متطلبات النظام ... فيمكن اقتراح

دمج جدول الخدمة sewing وجدول hairdresser

ضمن جداول الخدمات service



وفكرة تصميم جدولين لتسجيل بيانات حجز الخدمات ... تصميم ممتاز

جدول رئيسي لتسجيل البيانات الأساسية للحجز ( رقم الحجز و تاريخ الحجز ورقم العميل و ... )

وجدول تفصيلي لتسجيل الخدمات المطلوبه مع الحجز ( رقم الحجز ورقم الخدمة و تاريخ ووقت تقديم الخدمة - ... )

يمكن إضافة حقل رقم الموظفه الذي ستقدم الخدمة

( حسب تخصص كل عاملة وبهدف الالتزام بعدد العاملات المقدمن لنوع الخدمة المطلوبه وتوزيع أوقات العمل المحددة لعملهن)

يمكن إضافة مميز حقل حالة الحجز (طلب ملغي - عميل لم يحضر - حضر )



يمكن إضافة جدول البيانات الأساسية للعاملات بالصالون



يمكن إضافة الجداول المرتبطه بتحصيل قيمة الخدمات المقدمة للعميل ( فاتورة )

وعليكم السلام ورحمة الله وبركاته

أشكرك أخي أمجد ع المرور والتعقيب

لكن بالنسبة للأخطاء في رسمة contex diagram  يوجد سهم بين الزبون والتقارير لكن نسيته من العجالة

وبالنسبة ل level1 أقصد بأن الأسهم قادمة من الزبون وأخطأت بعدم توضيح ذلك



أما العلاقات فإن الجداول المحذوفة أقصد بها الموظفات لدى المشغل جدول للخياطة التي تقوم بالتفصيل وجدول للكوفيرة التي تقوم بتصفيف الشعر

يبدو أني أخطأت في التسمية لضعف لغتي الإنجليزية

هل ترى بإن أقوم بدمجها باسم جدول الموظفات أفضل من وضع جدولين!



أعجبني جدول الفواتير وسأقوم بإضافته بإذن الله وأيضا سأضيف به طريقة الدفع بإذن الله

أقوم بربطه بجدول الحجز الرئيسي وليس التفاصي صحيح؟

يكون به رقم الفاتورة -السعر الكلي-طريقة الدفع



أكرر شكري لك أخي أمجد

تم تعديل 11 مايو 201412 سنة بواسطة ام الجازي

السلام عليكم ورحمة الله



- يجب اضافة جدول البيانات الأساسية للموظفات ويحتوى على حقل رمز تخصص كل موظفه ( كوفيرة - خياطه - ... ) ... مع انشاء جدول جديد لرموز وظائف أو تخصصات العاملات

- الجدولين المقترح حذفهما هما جدولين لانواع خدمات ... يمكن دمجها مع جدول الخدمات من خلال استخدام ترميز لنوع الخدمات

- يمكن اضافة سعر كل خدمة مع جدول رموز الخدمات



جداول الفاتورة تتكون من جدولين رئيسي وتفصيلي

الرئيسي يحتوى رقم الفاتورة - تاريخ الفاتورة - رقم العميل -

التفصيلي يحتوى رقم الفاتورة - رمز نوع الخدمة المقدمة -  سعر الخدمة - عدد مرات تقديم الخدمة



بالنسبة لقيمة الفاتورة هي قيمة محسوبه ... لا يفضل تخزينها في جداول النظام

جزاك الله خير اخي امجد
انا اعلم انك اقترحت بحذف الجدولين لانها خدمات ولكنها ليست خدمات انا اقصد بها واحد للخياطات وواحد للكوفيرات
وانت لم تفهم قصدي لاني أخطأت بالتسمية وقد عدلت الاسماء
والحمدلله انتهيت وسلمت المشروع وساحتاج لهذه الإضافات بالتطبيق العملي بإذن الله
