السلام عليكم ورحمة الله وبركاته

شهر كريم وكل عام وانتم بخير مقدما ....
ارجو المساعده في هذا الموضوع فانا طالب ولست خبير ...

اثناء ربط الجداول بعلاقات وجدت انه لدي 20 جدول + 20 علاقه .... وحسب معلوماتي ان عدد العلاقات = عدد الجداول -1

قمت باعادة النضر في هذه العلاقات وجدتها كلها سليمه ..

طبعا قمت بتصميم الجداول على برنامج الباور ديزاينر ولم يضهر لي خطأ نهائيا ...
وانشأت القاعده فعليا على الاوراكل ولم يظهر لي اي خطأ ...


السؤال كيف اتأكد من ان العلاقات سليمه ؟؟؟ هل يوجد برنامج لهذا الغرض ؟؟


الملف المرفق// ملف الجداول بصيغة برنامج الباور ديزاينر + ملف اكسل فيه الجداول مع المصطلحات بالعربي (( فيه جداول زائده بالاكسل لكن رفعته كي يفهم القارئ معاني المصطلحات الموجوده ببرنامج الباور ديزاينر ))
*
** المشروع عيادة طب اسنان ***

ارجو الاطلاع وافادتي في اقرب وقت ممكن ...

الشكر الجزيل لكل من ساهم في الافاده

last teeth center.rar

Book1.xls

وعليكم السلام ورحمة الله

بداية بالنسبة للمعلومة ان

عدد العلاقات = عدد الجداول -1

هذة معلومة غير دقيقه ... ولكن عدد العلاقات بين الجداول تكون حسب متطلبات التحليل والتصميم للنظام
كمثال
يوجد جدول رموز الإدارات - جدول بيانات الموظف الأساسية - جدول بيانات نقل الموظف من إدارة الى إدارة أخرى
3 جداول
4 علاقات كالتالي :
- رمز الإدارة فى جدول بيانات الموظف الأساسية مع جدول رموز الإدارات
- رمز الإدارة المنقول منها الموظف مع جدول رموز الإدارات
- رمز الإدارة المنقول اليها الموظف مع جدول رموز الإدارات
- رقم الموظف فى جدول البيانات الأساسية للموظف مع رقم الموظف فى جدول بيانات قرار التقل

وتوجد امثله كثيرة اخرى

للتأكد من صحة العلاقات مع استخدام برنامج power designer
يمكنك استخدام اختيار من قائمة Tools اختيار Generate Conceptual Data Model
أو
ctrl + shift + c لتحويل الرسم من
Physical Data Model
to
Conceptual Data Model

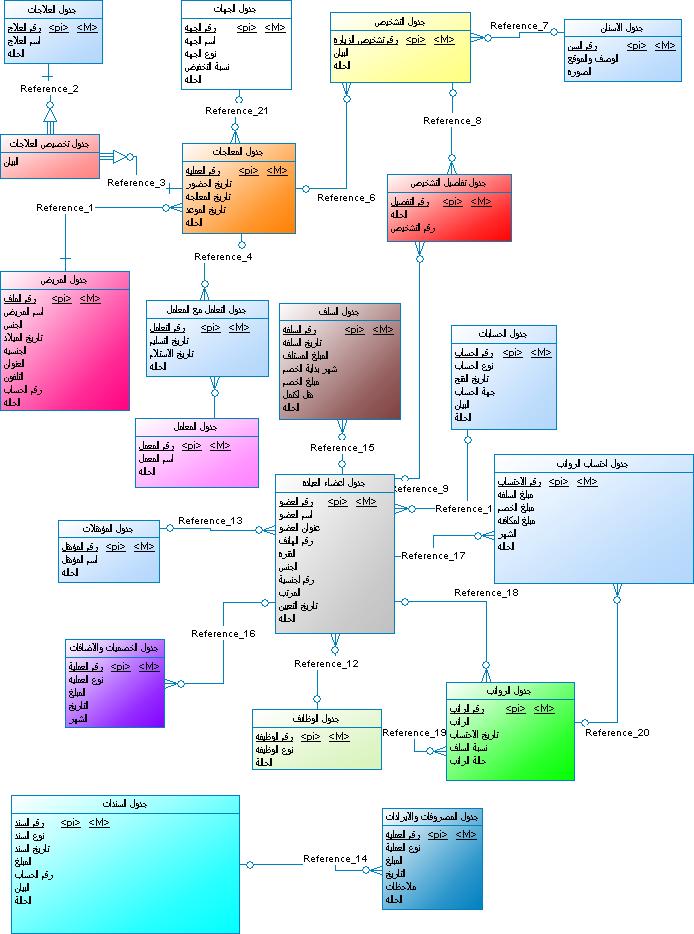

بالنسبة للرسم السابق يوجد جدول " تخصيص العلاجات drug_all"
وهو يمثل علاقة many to many بين جدولين "جدول المعالجات" وجدول " جدول العلاجات"
ويجب ان يكون مفتاح الجدول drug_all مركب ومكون من المفتاح الأساسي لجدول المعالجات والمفتاح الأساسي لجدول العلاجات
مع تحقيق خاصية المفتاح الأجنبي للربط مع الجدولين ذات العلاقة

شكرااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااا جزيلا
