السلام عليكم ورحمة الله وبركاته

اريد المساعده في مشروع في الجامعة اول مشروع لى اتمنى الساعده

هذا المطلوب منى

Coca-cola Company Delivery System Database

A coca-cola company wishes to maintain a database of its delivery operations over the current year. The company has a number of outlets, with each outlet having one manager. A manager manages only one outlet, although some outlets have no manager for some periods. Every working day, each of a number of lorries make a number of deliveries to different outlets in its daily run and an outlet gets many deliveries in the year. A lorry may be driven by different drivers on different days with some drivers driving many lorries over the year. Outlet details include Outlet_Name, Number of tables , and Address. Manager details include manager number, manager name, and salary. Delivery details include delivery number (unique only within a delivery) , delivery date, number of miles traveled. Lorry details includes lorry number, make, model and date driver drives lorry. Driver details includes driver number, driver name and salary.

1

Draw an ER model for the database , showing all entity types and their

primary keys , relationship details including cardinality ratios and
participation.

2

Use the mapping rules to create a suitable relational schema for the database.

كوكا كولا نظام تسليم شركة قاعدة البيانات
شركة كوكا كولا يرغب في الحفاظ على قاعدة بيانات من عمليات التسليم خلال العام الحالي. فإن الشركة لديها عدد من وسائل، مع كل منفذ وجود مدير واحد. وقال مدير إدارة منفذ واحد فقط، على الرغم من أن بعض وسائل ليس لها مدير لبعض الفترات. في كل يوم عمل، كل واحد من عدد من الشاحنات جعل عددا من الولادات إلى وسائل مختلفة في المدى اليومي ومنفذا يحصل على الكثير من الولادات في العام. قد يكون الدافع وراء ألف شاحنة من قبل السائقين مختلفة في أيام مختلفة مع بعض السائقين قيادة الشاحنات عديدة على مدى العام. تفاصيل منفذ تشمل Outlet_Name، عدد من الجداول، والعنوان. تفاصيل مدير تشمل عددا مدير، اسم المدير، والراتب. تفاصيل تسليم تشمل تسليم عدد (فريد من نوعه فقط في ولادة)، تاريخ التسليم، وعدد الأميال المقطوعة. تفاصيل الشاحنة ويشمل عدد الشاحنات، والطراز وتاريخ السائق يقود الشاحنة. تفاصيل برنامج التشغيل ويشمل عدد سائق، اسم السائق ومرتب.


1. رسم نموذج ER لقاعدة البيانات، والتي تبين كل أنواع كيان ولها
مفاتيح الأولية، بما في ذلك تفاصيل علاقة نسب وأصل
المشاركة.

2. استخدام قواعد رسم الخرائط لإنشاء مخطط مناسب لقاعدة البيانات العلائقية.

الرجوء المساعده هلا تحليل المشروع صحيح او خطا


المهام الرئيسة :
1- اسم القسم
2- مدير القسم
3- نواع السيارة
4- عدد الشاحنات
9- مشتريات
10- مبيعات
11- وارد
12- صادر
13- ايدعات
14- شحن
14- حسابات
---------------------------------------------------
Main tasks:
1 - Name of section
2 - Director of Section
3 - Species car
4 - the number of trucks
9 - Purchases
10 - Sales
11 - Ward
12 - issued
13 - Aidaat
14 - Cargo
14 - Accounts
-------------------------------------------------
مهام السائق :
1- اسم سائق
2- تاريخ تعين
3- العنوان
4- جنسية
5- الجنس
6- الراتب
7- رقم الجوال
8- تاريخ استلام الشاحنة
9- عدد الاميال المقطوعة
10- تاريخ تسليم
11- منطقة وتوزيع البضاعة
-------------------------------------------------
Work of the driver:
1 - Name of driver
2 - Date appointed
3 - Address
4 - nationality
5 - Gender
6 - Salary
7 - Mobile
8 - date of receipt of the truck
9 - number of miles traveled
10 - the date of delivery
11 - area and distribution of goods
-------------------------------------------------
مهام العميل :
1- اسم العميل
2- كود العميل
3- مميزات العميل
3- عنوان العميل
-------------------------------------------------
Functions of the client:
1 - Name of client
2 - On the client
3 - characteristics of the client
3 - the customer's address
----------------------------------------------------
بيانات الموظفين :
1- وقت الدخول
2- وقت المغادرة
---------------------------------------------------
Data of Employees:
1 - Check
2 - time of departure
..........................................

السلام عليكم ورحمة الله

رجاء عرض فكرتك عما عرضته فى مشاركتك السابقة

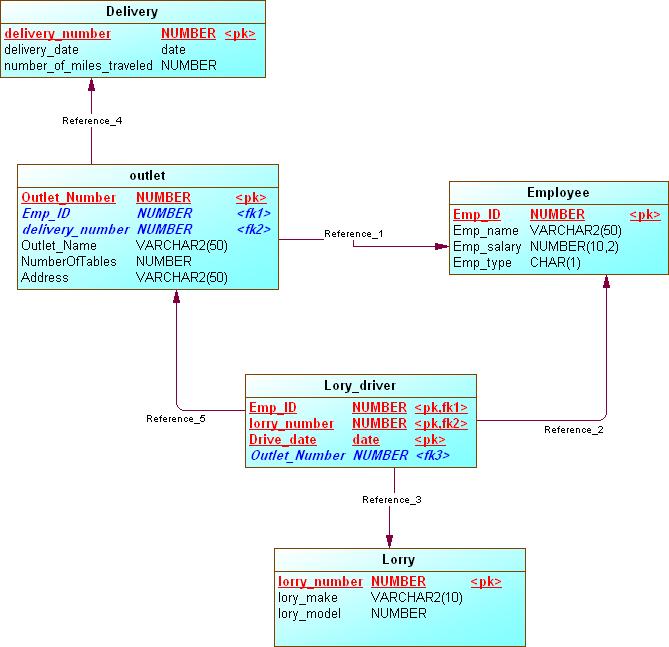

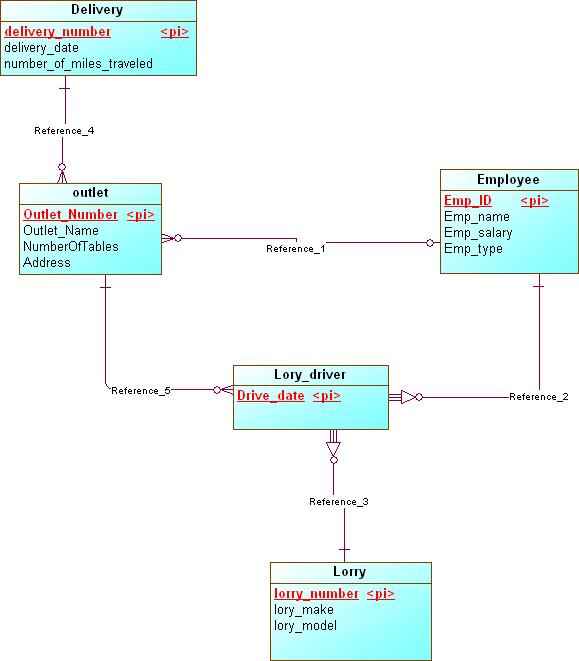

اليك هذه الرسومات المبدئية لل ERD

شارك فى الحل حتى يمكن المساعدة

كوكا كولا نظام تسليم شركة قاعدة البيانات
شركة كوكا كولا يرغب في الحفاظ على قاعدة بيانات من عمليات التسليم خلال العام الحالي. فإن الشركة لديها عدد من وسائل، مع كل منفذ وجود مدير واحد. وقال مدير إدارة منفذ واحد فقط، على الرغم من أن بعض وسائل ليس لها مدير لبعض الفترات. في كل يوم عمل، كل واحد من عدد من الشاحنات جعل عددا من الولادات إلى وسائل مختلفة في المدى اليومي ومنفذا يحصل على الكثير من الولادات في العام. قد يكون الدافع وراء ألف شاحنة من قبل السائقين مختلفة في أيام مختلفة مع بعض السائقين قيادة الشاحنات عديدة على مدى العام. تفاصيل منفذ تشمل Outlet_Name،
عدد من الجداول، والعنوان. تفاصيل مدير تشمل عددا مدير، اسم المدير، والراتب. تفاصيل تسليم تشمل تسليم عدد (فريد من نوعه فقط في ولادة)، تاريخ التسليم، وعدد الأميال المقطوعة. تفاصيل الشاحنة ويشمل عدد الشاحنات، والطراز وتاريخ السائق يقود الشاحنة. تفاصيل برنامج التشغيل ويشمل عدد سائق، اسم السائق ومرتب.

المطلوب في المشروع كتالي :

1. رسم نموذج ER لقاعدة البيانات، والتي تبين كل أنواع كيان ولها مفاتيح الأولية، بما في ذلك تفاصيل علاقة نسب وأصل المشاركة.

2. استخدام قواعد رسم الخرائط لإنشاء مخطط مناسب لقاعدة البيانات العلائقية.

انا في المستوى المبتدئ يعني ماعندي خبره في ERD

اتمنى المساعده من ياخي الكريم .

السلام عليكم ورحمة الله

الأخ / علي

لم افهم الموضوع من خلال الترجمة الحرفية للموضوع
رجاء اعادة الترجمة للموضوع حتى يتم فهم الموضوع واستنتاج الكيانات ومعرفة الأعمدة المكونه لكل كيان وبالتالى سيتم تحديد العلاقات بينها

عبارات من الترجمة ( غير مفهومه )

فإن الشركة لديها عدد من وسائل
وقال مدير إدارة منفذ واحد فقط
جعل عددا من الولادات إلى وسائل مختلفة
قد يكون الدافع وراء ألف شاحنة من قبل السائقين مختلفة في أيام مختلفة مع بعض السائقين قيادة الشاحنات عديدة على مدى العام.

رجاء اعادة صياغة ترجمة الموضوع من خلال فهمك لمضمون المشروع وليس باستخدام برامج الترجمة الفورية

الerd هى اختصار ل Entity Relationship Diagram

اليك موضوعات مثبته بالمنتدى ... رجاء الإطلاع عليها


اعداد رسومات ال ERD

تعلم كيفية اعداد الER Diagram

ممكن كتب او مواقع تهتم برسم ال Erd

والرسم الذى ارفقته فى المشاركة السابقة هو رسمة ال erd ولكن باستخدام برامج مساعدة فى اعداد الرسومات

بارك الله فيك يالغالي سوف يتم ترجمة سوف اطرحها نها مع بعض كيانات المطلوبة

اتمنى لك التوفيق يا اخي امجد

تفضل يالغالي

قاعدة بيانات نظامِ تسليمِ شركةِ كوكا كولا
أي شركة كوكا كولا تَتمنّى إبْقاء قاعدة بيانات عملياتِ تسليمِها على السنة الجاريةِ . الشركة لَها عدد مِنْ المخارجِ، بكُلّ مخرج سَيكونُ عِنْدَهُ مديرُ واحد. أي مدير يُديرُ فقط مخرجَ واحد، بالرغم من أن بَعْض المخارجِ لَيْسَ لَها مدير لبَعْض الفتراتِ. كُلّ يوم عَمَل، كُلّ عدد مِنْ صنعِ الشاحناتِ عدد مِنْ التسليمِ إلى المخارجِ المختلفةِ في مَرتِها اليوميةِ ومخرجِ يَحْصلانِ على العديد مِنْ التسليمِ في السَنَةِ. أي شاحنة قَدْ تُقادُ مِن قِبل السواقِ المختلفينِ في أيامِ مختلفةِ مَع بَعْض السواقِ يَقُودونَ العديد مِنْ الشاحناتِ على السَنَةِ. تَتضمّنُ تفاصيلُ المخرجِ مخرجاً _ اسم، عدد الجداول ، وعنوان. تَتضمّنُ تفاصيلُ المديرِ عددَ مديرِ، اسم مديرِ، وراتب. تَتضمّنُ تفاصيلُ التسليمِ عددَ تسليمِ (فريد فقط ضمن تسليم)، تأريخ تسليم، عدد الأميالِ سافرَ. تَتضمّنُ تفاصيلُ الشاحنةِ عددَ شاحنةِ وصنعِ ونموذجِ وشاحنةِ سياقةِ سائقِ تأريخِ. تَتضمّنُ تفاصيلُ السائقِ عددَ سائقِ واسمِ وسائقِ وراتبِ.

1
اسحب نموذجَ تخطيط علاقةِ كيانِ لقاعدةِ البيانات، يُشوّفُ كُلّ أنواع الكيانِ وهم المفاتيح الأساسية، تُفصّلُ علاقةَ بضمن ذلك نِسَبِ العلاقة الأساسية و الاشتراك.

2
استعمل قواعدَ التخطيط إنشاء مخطط علائقي مناسب لقاعدةِ البيانات.


جاري العمل في العلاقة وكيان.

يالغالي انا سويت علاقة بس مادري هلا هي صح او خطا

للمنتج باقي الموظف والمدير و السيارات


اان شاء الله صح على

اتمنى المراجعه معي او تصحيح

تفضل يا اخي امجد ان شاء الله تكمل معي المشوار


1- بيانات العميل Client
( رقم العميل - اسمه - عنوانه - رقم الهاتف - ... )

2- بيانات اماكن المنطقة Area
( كود المنطقة - اسم المنطقة )

2- بيانات الشاحنة Truck
( نوع الشاحنة - رقم الشاحنة - موديل الشاحنة – مسؤول الشاحنة – عنوانه – رقم الهاتف – وقت تسليم الشاحنة – وقت ارجاع الشاحنة )

3- جدول رحله الشاحنة Truck Journey
(رقم الشاحنة + اسم المنطقة - وقت الوصول - وقت المغادرة )

5- انواع السلع Goods
( رمز السلعة - اسم السلعة - سعر السلعة )

6- بيانات الحجز السلع Reservation goods
( رقم السلع - تاريخ الحجز السلعة - عدد السلعة - حالة السلعة


7- بيانات الدفع Payment
( رقم الفاتورة الدفع - تاريخ الدفع - قيمة المبلغ - عدد السلعة – انواع السلعة - طريقة السداد (نقدى- اقساط ) )

4- بيانات الموظف
(رقم الوظيفي - اسم الموظف - رقم الهاتف - عنوانه - الجنسية – مسمى الوظيفي – الراتب – الاجازات - وقت الدخول - وقت المغادرة )


اتمنى المساعده في اكمال المشروع

تم تعديل 31 مارس 201214 سنة بواسطة Ali sys

السلام عليكم ورحمة الله

الأخ / على

جهد مشكور ...
تحديد الكينونات او الجداول ومعرفة نوعية البيانات او الأعمدة فى كل جدول هي البداية الصحيحه لبدء رسم وتحديد العلاقات بين الجداول
الجداول النى ذكرتها صحيحه ولكن
اعتقد انه ليس مطلوب منك التوسع فى كافة هذه المعلومات فى هذه الحالة الدراسية التعليمية ولكن يمكن اختصارها طبقا لما هو مطلوب فى شرح الحالة

Outlet details include Outlet_Name, Number of tables , and Address.
Manager details include manager number, manager name, and salary.
Delivery details include delivery number (unique only within a delivery) , delivery date, number of miles traveled.
Lorry details includes lorry number, make, model and date driver drives lorry.
Driver details includes driver number, driver name and salary

جدول الأسواق او منافذ البيع
جدول عمليات التسليم للشحنات
جدول بيانات الشاحنات او سيارات الشحن
جدول الموظفين ويشمل بيانات ( المدراء والسائقين ) حسب معطيات هذة الحالة الدراسية

الحالة الدراسية لا تحتوى على:
تفاصيل المنتجات - عملية حجز للطلبيات - اجراءات الدفع

رجاء الرجوع الى مشاركتى السابقة والإطلاع عليها والتى تضمنت رسم مبدئي لل erd

استكمل ...

الله يجزيك الف خير يا اخي امجد والله انك ماقصرت

اعتذر عن تاخير من شان اشكرك


صارت لدي مشكله في جهاز هاردسك ضرب ماعاد بقى عندي اي ملف في الجهاز اليوم زينت جهازي

انا ممنون لك بشكر يالغالي

السلام عليكم ورحمة الله

الأخ / علي

مرحبا بك ...مرة اخرى بالمنتدى

ويمكنك استكمال الحل ... وسوف اكون متابع معك ... ان شاء الله

السلام عليكم ورحمة الله وبركاته

يالغالي تم عمل العلاقة

اتمنى انها تكون صحيحة

تم ارفق العمل مفتوح مع الصورة المشروع

1
اسحب نموذجَ تخطيط علاقةِ كيانِ لقاعدةِ البيانات، يُشوّفُ كُلّ أنواع الكيانِ وهم المفاتيح الأساسية، تُفصّلُ علاقةَ بضمن ذلك نِسَبِ العلاقة الأساسية و الاشتراك.
ممكن تشرح هذى النقطة يالغالي لاني ماعرفت ايش تقصد
2
استعمل قواعدَ التخطيط إنشاء مخطط علائقي مناسب لقاعدةِ البيانات.

Desktop.rar

تم تعديل 9 أبريل 201214 سنة بواسطة Ali sys

السلام عليكم ورحمة الله

العلاقات

- العلاقة بين السائق والشاحنة يمكن اعتبارها many to many
بمعنى
- ان الشاحنة يمكن ان يقودها اكثر من سائق
- ان السائق يمكن ان يقود اكثر من شاحنة

اي علاقة many to many يجب ان
- تقسم الى علاقتين باضافة كيان او جدول جديد
وتكون هناك علافتين كل منهما one to many مع الجدول الجديد

كمثال
جدول الشاحنة ( رقم الشاحنة هو مقتاح الجدول - نوع الشاحنة - سنة الموديل ... )
جدول الموظف والسائق يعتبر موظف فى جدول الموظفين ويميزه نوع الوظيفة
جدول الموظف ( رقم الموظف وهو مفتاح الجدول - اسمه - عنوانه - وظيفته -...)
الجدول الجديد سيتم تكوين المفتاح الخاص به من مفتاح الجدول الأول وهو رقم الشاحنة ومفتاح الجدول الثاني وهو رقم الموظف
بالإضافة الى تاريخ ووقت استخدام الشاحنة
جدول استخدام الشاحنة بمعرفة الموظف ( السائق ) يتكون من
- ( رقم الموظف + رقم الشاحنة + تاريخ قيادة الشاحنة ) الثلاثة معا هم مفتاح الجدول + حالة الإستلام + ...

بمكنك تطبيق هذه الفكرة على الجداول الأخرى
مثال اخر
العلاقة بين منفذ التوزيع و الموظف المدير المشرف
فالعلاقة One to many
- المدير يمكن ان يشرف على منفذ توزيع واحد أو أكثر
- المدير الموظف يمكن الا يشرف على اي منفذ توزيع
- المنفذ يجب ان يشرف عليه مدير
- المنفذ يشرف عليه مدير واحد

بارك الله فيك تم الانتهاء من المشروع وتم تسليم المشروع

بارك الله فيك يا اخي امجد

بصراحة انت ماقصرت معي

اعتذر عن الازعاج الي قدمته لك يا اخي الكريم


مع السلامة

السلام عليكم ورحمة الله

شكرا لك ... تمنياتي لك بالتوفيق والتفوق

ومرحبا بك دائما بالمنتدى تفيد وتستفيد ... إن شاء الله

بارك الله فيك تم الانتهاء من المشروع وتم تسليم المشروع



بارك الله فيك يا اخي امجد



بصراحة انت ماقصرت معي



اعتذر عن الازعاج الي قدمته لك يا اخي الكريم





مع السلامة
