السلام عليكم ورحمة الله وبركاته

انا ادرس تكنولوجيا المعلومات ولدينا مادة نظم قواعد البيانات

عمومًا الدكتور طلب من كل طالب مشروع سجل طبي

رسم الـ ERD + Mapping

فأنا عملت ( erd )

وحبيت تشاركوني مناقشتها اذا في خطأ او ترتيب معين

خصوصًا اني حاولت اعملها mapping ( تحويلها لجداول )

وفي كل مرة أفشل ويطلعلي مشاكل .. فياريت سوا نفيد ونستفيد

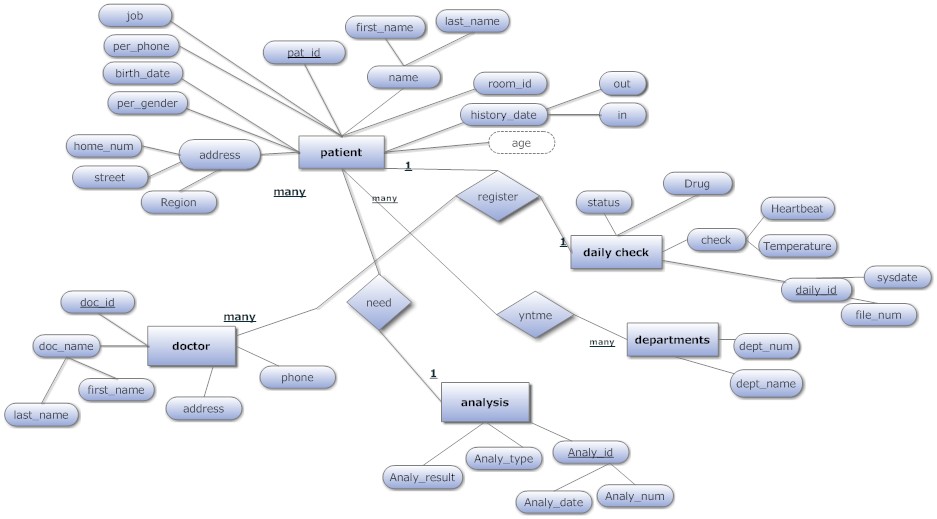

وهاي الصورة للمشروع



http://www.h1m2.com/...01306562199.jpg



وبارك الله فيكم

السلام عليكم ورحمة الله

- رجاء عرض متطلبات التحليل لمشروعك ... حتى يمكن المساعدة

اذا كنت تريد ان تتعامل مع موضوع الحجز للمواعيد فى قسم الإستقبال بمرطز طبي ... فتوجد مجموعه من البيانات يجب التعامل معها
منها
- اجراء الحجز المسبق قد يكون هاتفيا ويتم تسجبله بمعرفة موظف الإستقبال
- مواعيد الأطباء وفترات العمل الصباحية والمسائية وايام العمل للطبيب
- مواعيد الطبيب محددة بفترة عمل معينة وخلالها يتم استقبال عدد محدد من المرضى
- امكانية التعامل مع حالات الغاء الحجوزات فى حالة عدم تأكيد الحجز قبلها بموعد محدد
- امكانية عرض الطبيب البديل حسب كل تخصص فى حالة عدم توفر الوقت لدى طبيب معين
-
توجد افكار كثيرة عن التعامل مع الحجز ... يمكنك عرض ما هي فكرة مشروعك ....

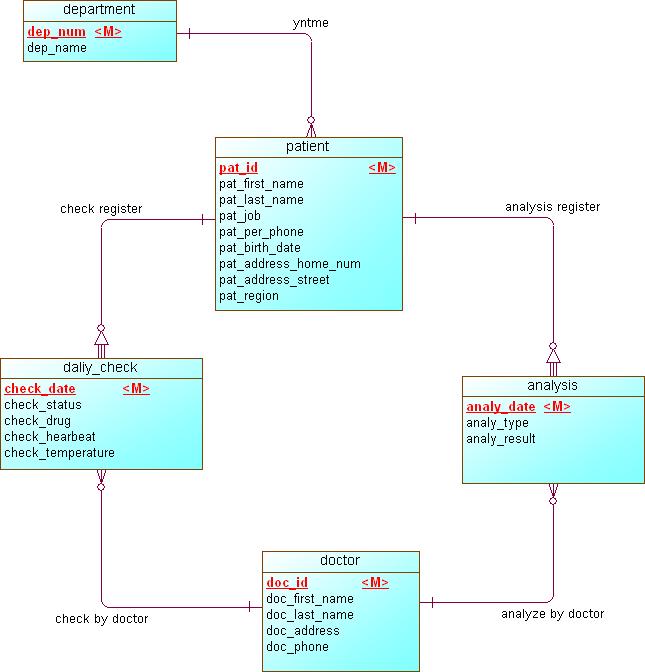

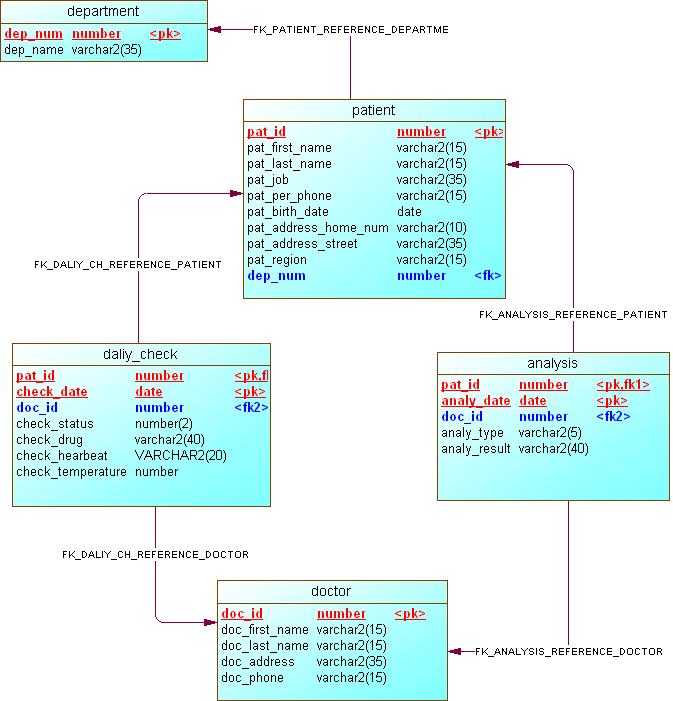

اليك رسم مقابل لما رسمتة فى رسمتك مع بعض التعديلات ( وهذا مجرد اقتراح )


واليك هذا الرابط هدية لتواجدك معنا بالمنتدى

مجموعة متنوعة من ال ERDs

medical.txt

وعليكم السلام ورحمة الله وبركاته أخي الحبيب أمجد ..

صبحك الله بأنوار النبي وعطر المحبة لم يخب ظني حينما لجأتُ إليكَ بعد الله عزوجل ..
بالإضافة لأنني سعيدُ بوجودي بهذا الصرح العلمي المتميز

ثانيًا : أعتذر فمشاركتي الأولى كانت ناقصة إلى حد يخجلني كثيرًا :$
بخصوص المشروع هو كالتالي : يدخل المريض على قسم الاستقبال بالمشفى بغض النظر عن حالته وطريقة نقله للمشفى
بعد ذلك يقوم قسم الاستقبال بإعطائه ملف طبي ليقوم بتعبئه بعنوانه واسمه ورقم هويته ومعلوماته الشخصية ..الخ
بعد ذلك يتم تحويله إلى الطبيب لكي يقوم بفحصه وتشخيصه وإن كان يحتاج لتحليل فيتم تحويله للتحليل لإجراءه
بعد ذلك نتيجة التحليل تخزن في سجل المريض الطبي ..
هذا هو مشروعي بإختصار وإيجاز وقد قمت بتعديلات جذرية على رسمة ERD
وسأعرضها عليك صورة ومعها ملف مضغوط يحتوي على ملف مفتوح ببرنامج الـ smart draw ..
إن كان تحليلي للرسمة ممتاز .. فسأعرض عليك السكيما ( بعد تحويلها لجداول ) ..
هذا وبارك الله فيك أخي الحبيب

محبتي

project.zip

تم تعديل 29 مايو 201115 سنة بواسطة إسماعيلْ شُرابْ

السلام عليكم ورحمة الله

للاسف الشديد لم استطع فتح الملف لعدم وجود برنامج smart draw على جهازي

لقد فهمت من وصفك للمشروع ... ان قسم الإستقبال هو خاص بالحوادث (وبالتالي لن يكون هناك اجراءات حجز مسبق بموعد سابق لدى طبيب محدد ... قبل الفحص الطبي )

وستحتاج الى وحدات البيانات entities التالية او الجداول

- البيانات الأساسية للمريض ( رقم ملف المريض pk- اسمه - تاربخ الميلاد - .... )
- البيانات الأساسية للطبيب ( رقم الطبيب pk- اسمه - تخصصه - القسم الذى يعمل به fk- .... )
- بيانات رموز الإدارات او الأقسام داخل المستشفى ( رمز القسم pk - اسم القسم - .. )
بيانات رموز الخدمات الطبية وتكلفة كل خدمة ( رمز الخدمه pk - وصف الخدمه - سعر الخدمه - ... )

البيانات الأخرى تشمل

- بيانات الدخول او بيانات الكشف او الفحص الطبي وتشمل
( رقم مسلسل الفحص الطبيpk - تاريخ الفحص الطبي - رقم المريض fk- رقم الطبيب المعالج fk - رقم موظف الإستقبال المسجل للحالة fk - + بيانات الفحص الطبي ( درجة حرارة - الضغط - .... )
فيما يتعلق بالتحاليل او الأشعات او الخدمات المقدمه له ... قد يقوم باجراء اكثر من تحليل
وبالتالي يمكن ان يكون جدول الخدمات المقدمة للمريض
رقم مسلسل الفحص الطبي + رمز الخدمة المثدمة للمريض والاثنين معا هما مفتاح الجدول ( تحليل دم او تحاليل اخرى - اشعة صدرية - اشعة مقطعية - ... )
+ شرح لبيانات الحالة المرضية

بالنسبة للرسم السابق
لا يوجد ربط مباشر بين المريض والطبيب ... ولكن يجب ان تكون هناك وحدة بيانات وسيطه ( جدول وسيط ) مثل اجراءات الفحص الطبي
لان العلاقة بين المريض والطبيب هى many to many
