ساعدوني في Dfd نظام مستشفى

[dalia86]

السلام عليكم جميعا
انا مطلوب مني اسوي تحليل نظام مستشفى بس ماعارفه اسوي ال context level

patient يروح على reception وبحجز وبدفع الفلوس ببعدين الريسبشن بحول المريض للعياده المختصه في حالته بعدين patient wait his number بعدين patient enter to the doctor and explain his pain
بعد كدا doctor يوصف حالته وبعدين doctor send prescription to the pharmacy واخر شي patient go to take medicine from doctor

ارجو الرد ومشكورين

[Amgad]

وعليكم السلام ورحمة الله

من خلال وصفك لاجراءات العمل بالنظام ... يمكن رسم ال context diagram كما فى الصورة

ويمكنك التعديل عليها ... حسب احتياجات النظام


يوجد ملفات تعليمية بالمنتدى عن اسس وطريقة رسم ال DFD

[dalia86]

مشكووووور وماقصرت

[dalia86]

معليه اخ امجد بس كيف اسوي level0 وlevel 1

لاني مو فاهمه كيف اسويهم
مشكور

[Amgad]

السلام عليكم ورحمة الله

يمكنك الإطلاع على مشاركة سابقة بالمنتدى

إضغط هنا : ابغى الDFD لنظام مستشفى


يوجد مشاركات اخرى عن طريقة اعداد ال DFD


إضغط هنا : ملف فلاش تعليمى لكيفية إعداد رسم ال Dfd


إضغط هنا : شرح رائع لل Data Flow Diagram (dfd),

[dalia86]

السلام عليكم
اخ امجد ممكن استفسار
انا سويت level 0
وابغى اسوي level 1
وقررت انه الprocessالا حكسرها هيا enter to the doctor and explain his pain بس مو عارفه اش اكتب يعني اش اخلي العمليات الا حتكون ناتجه عن كسرها مع العلم انه الكيان الخارجي هو دكتور وعندي data store وهو تاريخ المريض

[Amgad]

وعليكم السلام ورحمة الله

يمكن عمل تقسيم او تجزئة decomposition لإجراء Process الفحص الطبي للمريض
- الإطلاع او قراءة بيانات سجلات الفحوصات الطبية التاريخية السابقة للمريض
- تسجيل نتائج الفحص الطبي الحالى
- اجراء لتسجيل الاحتمالات التالية : تحويل المريض الى المعمل لاجراء تحليل طبي او التحويل لقسم الأشعة لإجراء اشعة أو التحويل الى الصيدلية لصرف الأدوية اللازمة

[dalia86]

مشكووووووور ربي يجعلها في ميزان حسناتك

[dalia86]

السلام عليكم
معليه اخ امجد اسفه على كثر الاسئله بس ياريت تشوف الdfd انا سويته وسويت erd له
فياريت اعرف هل فيه شي خاطئ؟؟

ولك مني الف شكر

DFD.doc

[Amgad]

وعليكم السلام ورحمة الله

بداية موفقه ...

ولكن يمكن زيادة الاجراءات فى النظام ...مثل

- اجراءات حجز موعد مسبق للمريض قبل اجراء الكشف الطبي ... وهذا الاجراء يقوم به قسم الاستقبال
- اجراءات دفع قيمة الكشف الطبي والعلاج .... وهذا اجراء يقوم به قسم الصندوق او التحصيل
-

فيما يتعلق برسمة ال erd
على الوضع السابق يمكنك اضافة entity لكل من

- رموز التخصصات الطبية ... وربطه مع بيانات الطبيب ...
- رموز الاقسام فى المستشفى او المركز الطبي ... وربطه مع بيانات الطبيب لمعرفة اي قسم يعمل به
- بيانات او نتيجة الكشف الطبي ( جدول هام ) ويتم تسجيل فيه وصف الحالة الصحية للمريض وفت اجراء الكشف مع بيانات اخرى مثل رقم الكشف الطبي - تاريخ الكشف الطبي - رقم الطبيب المعالج - رقم ملف المريض - وصف الحالة - ...
- يمكن اضافة ايضا ما يتعلق ياصدار الفاتورة وتشمل
- جدول رموز انواع الخدمات المقدمة ( رمز الخدمة - اسم الخدمة - سعر الخدمة )
- جدول البيانات الاساسية للفاتورة وتشمل ( رقم الفاتورة - تاريخ الفاتورة - رقم المريض - رقم الطبيب - ...
- جدول البيانات التفصيلية للفاتورة وتشمل ( رقم الفاتورة + رمز الخدمة المقدمة - سعر الخدمة - ...

يمكنك الاطلاع ايضا على مشاركات مشابهة بالمنتدى

[Yaya Abdulkareem]

وعليكم السلام ورحمة الله



من خلال وصفك لاجراءات العمل بالنظام ... يمكن رسم ال context diagram كما فى الصورة



ويمكنك التعديل عليها ... حسب احتياجات النظام





يوجد ملفات تعليمية بالمنتدى عن اسس وطريقة رسم ال DFD

[Yaya Abdulkareem]

طيب الله يعافيك هذا مافيه child diagram كيف نسويه لنفس النظام؟

[Amgad]

السلام عليكم ورحمة الله





هذا مافيه child diagram كيف نسويه لنفس النظام؟





توجد اكثر من مستوى لرسم ال DFD



المستوى الأساسي context diagram

• External entities
• Data flows
• one process

The context diagram is the highest level in a data flow diagram and contains only one process.

The process is given the number zero.

The diagram does not contain any data stores



المستوى الصفري level 0

يتكون من



• External entities
• Data flows
• Processes
• Data stores

اليك صورة عن ال context diagram  وانشاء منها  DFD level zero = child  zero



والصورة الثانية  تتضمن قواعد إنشاء Level one  من level zero





[Aisha khalifa]

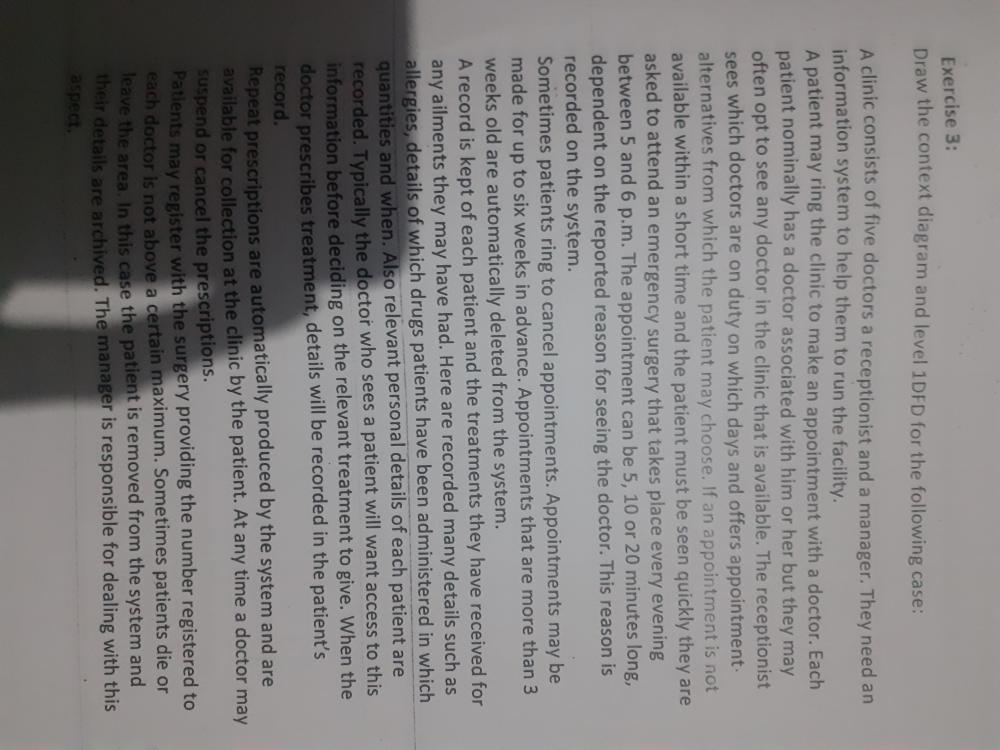

هل يمكنكم مساعدتي في رسم مخطط context diagram and level 1DFD
