اخواني الاعزاء

كيف أقوم برسم ال DFD عن طريق ال POWER DESIGNER

ما الفرق بين ال conceuptual data module , logical data module , physical data module ????


قاصدكم يا شباب ؟؟؟؟؟؟

السلام عليكم ورحمة الله

لكي ترسم ال DFD

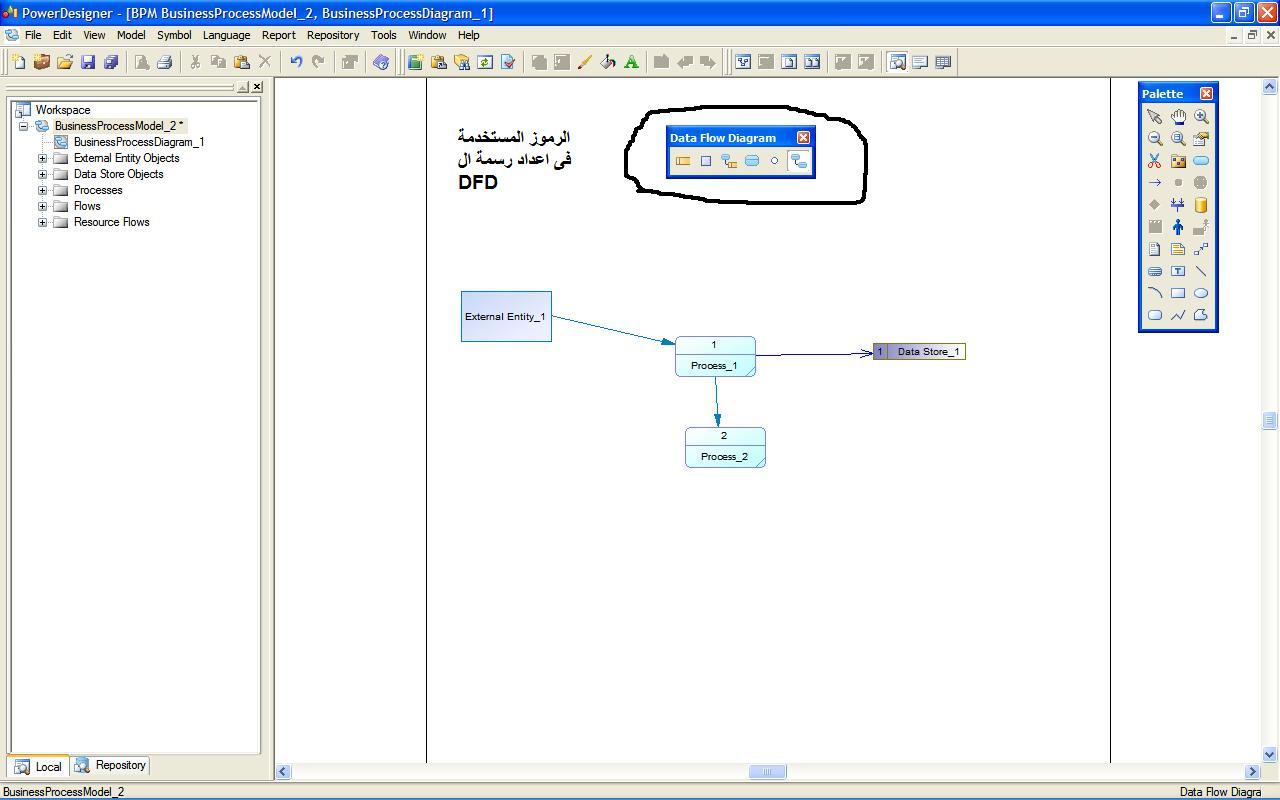

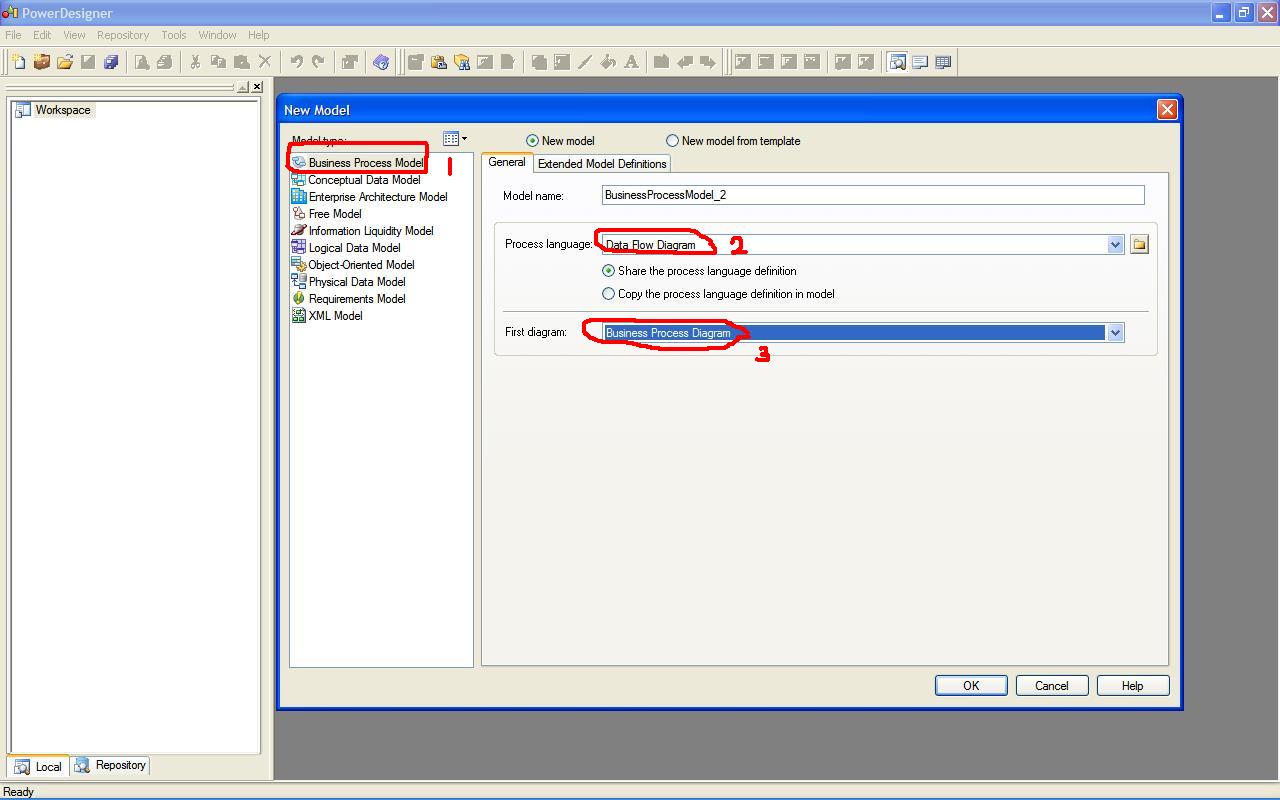

اتبع الخطوات فى الصوره الاولى والثانية من اليمين

---------------

physical data module
Physical Diagram Basics
A physical diagram allows you to define a database structure from the physical implementation point of view. It takes into account the physical resources: DBMS, data storage structures and software, to describe the structure of the database.

You build a physical diagram at the end of the data analysis process, before you start the software programming. The physical diagram allows you to define how data from conceptual model are implemented in the database.

إضغط هنا : Physical Diagram Basics



conceptual data module
Conceptual Diagram Basics
A Conceptual Data Model (CDM) represents the structure of your database, independent of any software or data storage structure. It describes entities (things of significance to a organization) and their identifiers and other attributes, along with the relationships and inheritances that connect them.

إضغط هنا :Conceptual Diagram Basics

logical data module
Logical Diagram Basics
A Logical Data Model (LDM) allows you to validate the relationships identified in your CDM. The objects are similar to those in the CDM, but primary identifiers migrate along one-to-many relationships to become foreign identifiers, and many-to-many relationships, which are not permitted in an LDM, are replaced by intermediate entities.

إضغط هنا : Logical Diagram Basics

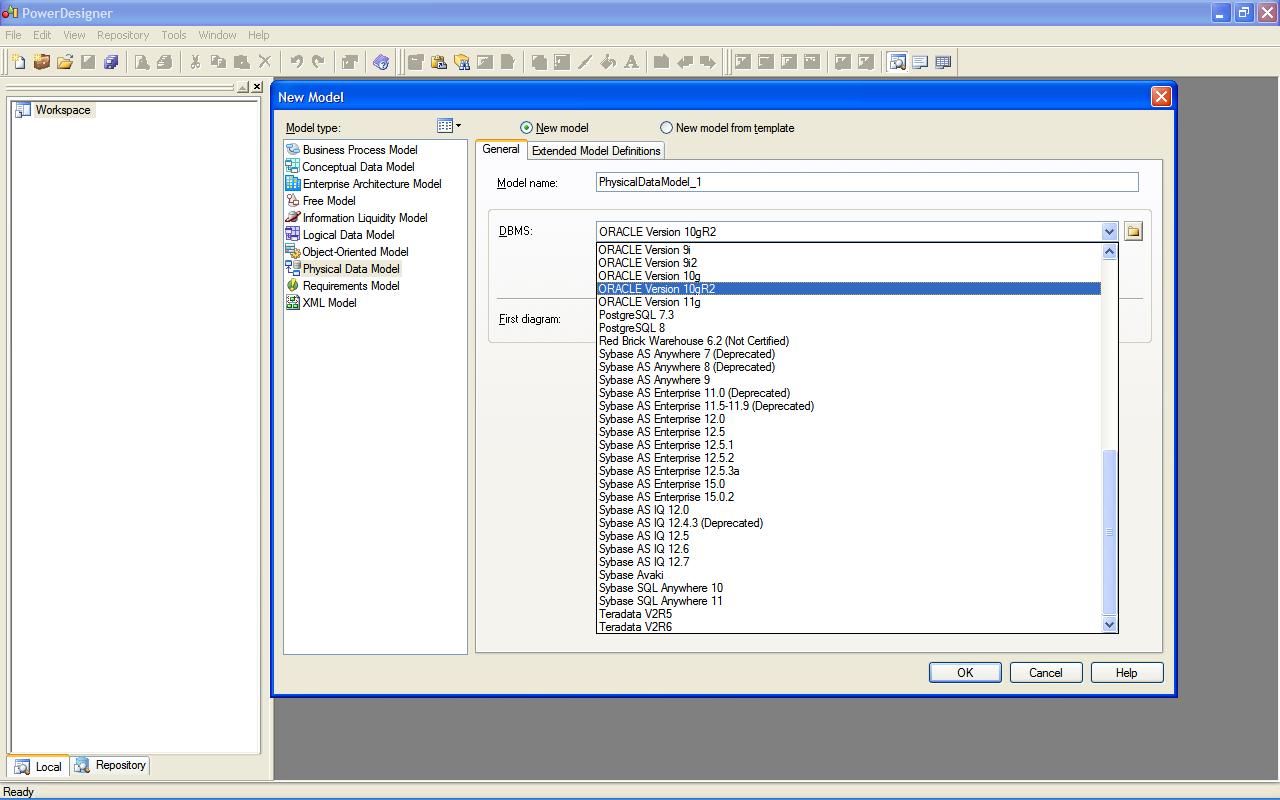

باختصار ال PDM تكون مرتبطه اكثر بمواصفات قواعد البيانات التى ستستخدم عند اعداد الرسم هل سيتم استخدام اوراكل او اكسس او ... كما فى الصورة المرفقه
وال CDM هى اعداد الرسم بغض النظر عن قاعدة البيانات المستخدمه ويتم التركيز على العلاقات بين الكيانات entities
ولا يظهر ضمن الرسم المفاتيح الأجنبية foreign keys
وال LDM هى مشابهة تماما لل CDM ولكن مع اظهار فى الرسم الاعمدة او الattributes الخاصة بالمفتاح الأجنبي foreign key
وايضا عندما تكون علاقة many to many بين two entities .... يتم اظهار ال entity التى تربط الtwo entities
توجد امثلة فى الروابط السابقة
وتوجد ايضا ملفات فيديو مساعدة للشرح
