السلام عليكم..
أتمنى منكم تساعدوني وتوضحوا كيف ممكن أرتب أفكاري لمن أكتب العلاقة وياريت إذا في قاعدة أساسية ممكن أمشي عليها تحكوا لي عنها في متل هيك سؤال:Write the business rules that are reflected in it
أتمنى تردوا عليا بسررررعة

relation_ship.rar

وعليكم السلام ورحمة الله

بناء على الرسم المرفق بالملف
lمثال : العلاقة بين ال car , customer
كالتالي
العميل يمكن ان يملك سيارة واحدة أو أكثر
العميل يمكن ان لا يملك اي سيارة
السيارة يجب ان تكون مملوكة لعميل واحد
اى لايمكن ان يتم تسجيل بيانات السيارة بدون تسجيل رقم العميل

الكلمات مهمه مثل ... يمكن ان may ..... ويرمز لها بالدائرة الصغيرة على الخط
يجب = must ... ويرمز لها بشرطة عمودية على الخط

نوع العلاقة الأحادية ... يرمز لها بشرطة عمودية على خط العلاقة
نوع العلاقة المتعددة .. يرمز لها بثلاثة خطوط مثلثيه

ويوجد طرق اخرى لتمثيل العلاقة بالرسم ... حسب البرنامج المستخدم لاعداد الرسم

business rules

customer may own one car or more
car must owned by one customer

يمكنك الاطلاع على المشاركة السابقة بالمنتدى

كيفية اعداد ال ERD

الله يسعدك يــــــــــــــارب دنيا و آخرة
بس إذا ممكن تعبرلي عن العلاقات باللغة الانجليزية
وفي الملف المرفق سؤال وعلى أساسه ارتسمت الرسمة ..ألست معي بأن المعلومات التي وردت في السؤال لايمكنها رسم متل هالرسمة "أي المعلومات ناقصة أو قليلة "
وأخيرا لدي سؤال شو ممكن يساعدني إني أختار الفعل الصح مابين العلاقات...

1.rar

السلام عليكم ورحمة الله

business rules

Customer to car (one to many)
Each customer may owns one or more cars.
Car is owned by one customer.

Car to maintenance (one to many)
Each car may gets one or more maintenances.
Maintenance must prepared for one car.

the relation between Maintenance and part is many to many relationship so we will make two relations each one will be one to many relationship as following:
Maintenance to maintenance line ( one to many )
Each maintenance must includes one or more maintenance lines.
maintenance line must related to maintenance.

part to maintenance line ( one to many)
Each Part may is written in one or more maintenance lines
Maintenance line must written in one part.

Verbs used in diagram : own – get – include - is written in

السلام عليكم
اخي اكريم اولا قبل ما تفكر ان تعمل قاعدة بيانات هناك اسس لعمل هذه القاعدة وليس تكوين جداول واستعلامات وغير ذالك فيجب الاطلاع على شي يسمى ب normalization database وكذالك مجموعة من القواعد التي تسمى (Boyce Codd Normal Form (BCNF

أخي أمجد الله يعطيك العافية يارب ويجزاك خير ..
بس إذا ممكن سؤال أخير في السؤال التالي مطلوب من الرسم بس أنا محتارة في الفقرة f و الفقرة e هل العلاقة بينهم 1:1 أو 1:M وهل هي optional أو لا
السؤال :

3. Use the following business rules to create a Crow’s Foot ERD. Write all appropriate connectivities and cardinalities in the ERD.

a. A department employs many employees, but each employee is employed by one department.
b. Some employees, known as “rovers,” are not assigned to any department.
c. A division operates many departments, but each department is operated by one division.
d. An employee may be assigned many projects, and a project may have many employees assigned to it.
e. A project must have at least one employee assigned to it.
f. One of the employees manages each department, and each department is managed by only one employee.
g. One of the employees runs each division, and each division is run by only one employee.

السبب في حيرتي هل each ممكن تكون بدل many وهل One of the employees manages بيدل على انه optional

تم تعديل 22 يناير 201016 سنة بواسطة توأم القمر

السلام عليكم ورحمة الله

الكلمات must تعنى mandatory
may تعنى optional
-----------
الكلمات التى تعبر عن نوع العلاقة one : one or one :many or many: many
يمكن معرفتها واستنتاجها من الجمل المكتوبة .... ومن سياق ومعنى الجملة

فى المثال السابق

d. An employee may be assigned many projects, and a project may have many employees assigned to it.

هذه علاقة many to many بين الموظف والمشروع
ويجب فك هذه العلاقة الى علاقتين كل منها one to many

- f. One of the employees manages each department, and each department is managed by only one employee.
هذه علاقة One to many بين الادارة والموظف
اى ان الادارة يكون لها مدير واحد فقط ... والموظف يمكن ان يدير أكثر من ادارة
ولكن صفة الاختيار optional or mandatory لم تحدد صراحة
ولكن من المنطقى انه يجب ان يكون لكل ادارة مدير ... اي انه عند انشاء ادارة جديده يجب ان يحدد لها المدير مباشرة .... وفى هذه الحالة ستكون صفة العلاقة mandatory
وايضا يمكن القول انه يمكن انشاء ادارة جديده فى الهيكل التنظيمى للمؤسسة ولكن حتى الآن لم يحدد لها مدير ... لانها حتى الان لم يتم العمل بهذه الادارة ... وفى هذه الحالة ستكون صفة العلاقة optional

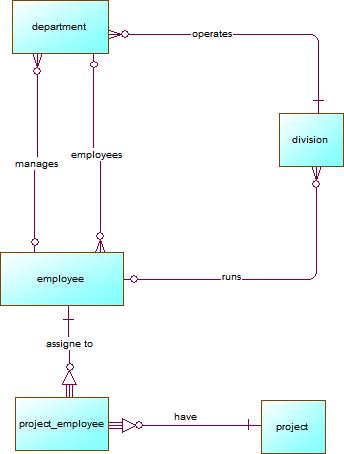

اليك الرسم للعلاقات السابقة ( كما اراه من سياق الشرح السابق فى السؤال )

تم الرسم باستخدام برنامج power designer 15
فيمكن ان تجدى اختلاف قليلا فى الرموز المستخدمة

أخـــــــــــــــــي أمجد,,,
جـــــــــــــــــــــزاك ربي الجنــــــــــــــــــــــــــــــــة..

تم تعديل 24 يناير 201016 سنة بواسطة توأم القمر
