عندي رسمة DFD Level 0 وهي صحيحة ما فيها مشكلة فقط اريد اضيف عليها جدول الموظفين الذين يتعاملون مع ال order وجدول office الذي يتعامل مع supplier

طبعا الموضوع عن محل لبيع الزهور مثلا الزبون يعمل order لشراء باقة زهور وطبعا الموظفين هم من يقوم بعملية اصدار order والمكتب يتعامل مع الممول لكي يستورد منتجات جديدة من الزهور


مرفق ملف .

شكرا لكم
انتظر الرد اخواني بسرعة الله يخليكم
اختكم sunfoor

level0.rar

احتاج ردودكم ....

احتاج ردودكم ....

وينكم اخواني !!!!!!!!!!!.؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

السلام عليكم ورحمة الله

لم استطع فتح الملف المرفق

هل يمكن ارسال كراك البرنامج

او serial number

لان صلاحية البرنامج للفترة التجريبيه عندى منتهية

اخيرا ...

شكرا اخي امجد على الرد

Serail Number of smart draw هو من اليسار الى اليمين راح اكتب كل رقم في سطر بروحه ابدأ من 00

00
383939
0001
8003
n0001
70
78942

مرفق الملف

level0.rar

تم تعديل 6 ديسمبر 200916 سنة بواسطة sunfoor

اخي أمجد مرحبا بك

الاصدار الي عندي هو 7

هذا رابط للبرنامج smart drwa 2010 نزله عندك وشوف ملفي السابق الذكر ...

http://download.cnet.com/3001-20_4-1000246...ff2eb6f6c90da80

حاول باسرع وقت لو سمحت.
شكرا لك

اخي امجد راح ارسل لك صورة الرسمة DFD level 0
حتى اسهل عليك وحتى اختصر الوقت على نفسي

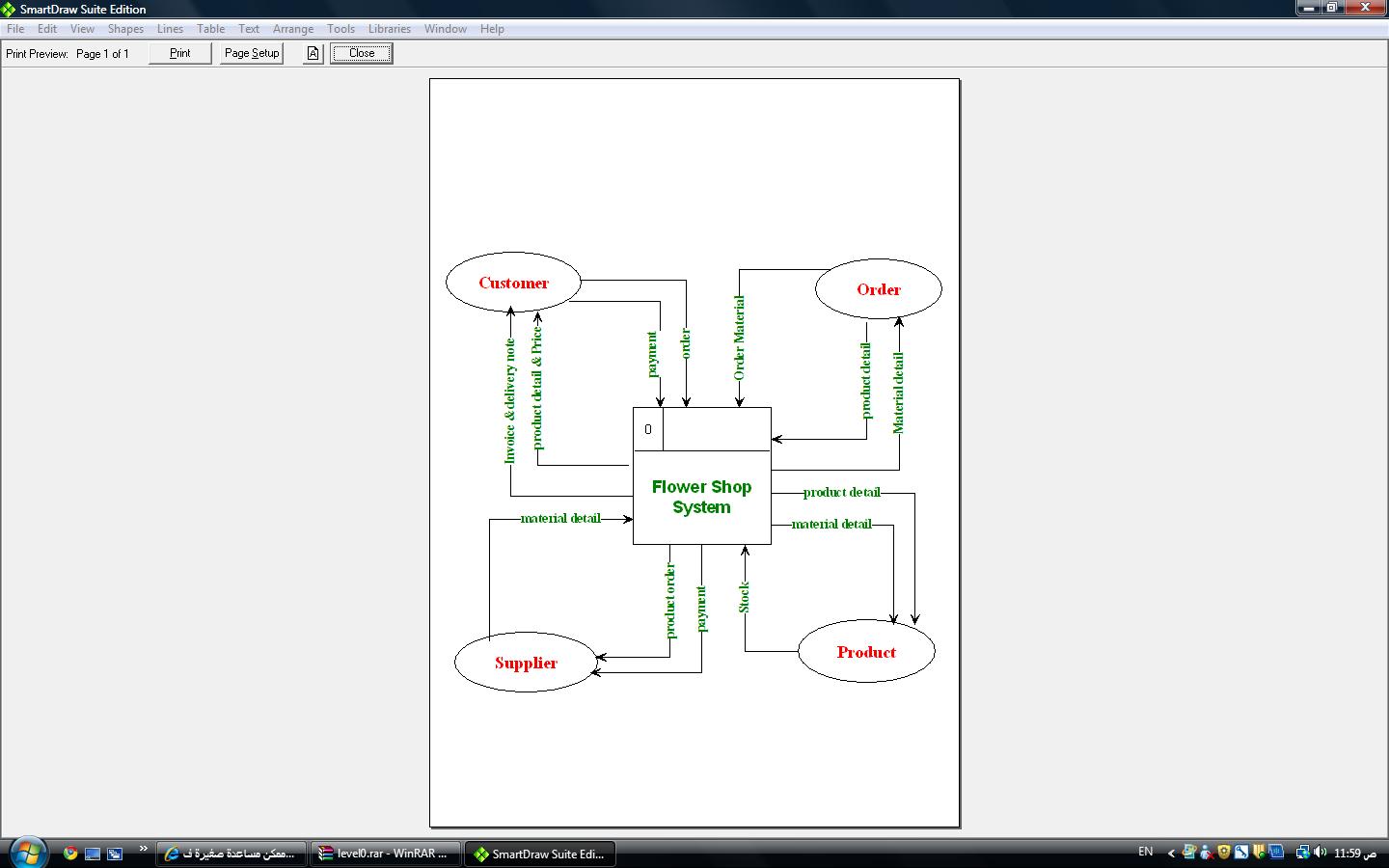

مرفق صورة

انتظر الرد
شكرا

السلام عليكم

للاسف لم استطيع تحميل الاصدار 7 من الرابط ... لان الرابط يتعامل مع الاصدار الاحدث رقم 10

الرسم المرفق ليس DFD level 0
ولكنه context diagram

يجب معرفة مكونات الرسم للDFD
وقواعد الرسم الصحيح
وذلك من خلال المشاركات السابقة فى المنتدى وتوجد امثلة كثيرة على طريقة الرسم

.............

فى الرسم يوجد اربعة عناصر وهم
-customer
-supplier

-order
product

من المفترض ان يكون فى الرسم ( الاشخاص او الجهات او الادارات التى ستتعامل مع النظام سواء بالتأثير فيه من حيث مدخلات النظام او ستحصل منه على نتائج او معلومات )
فال customer , supplier يعبران عن افراد تتعامل مع النظام external entities or source or sink
ولكن
Order هذا ليس شخص اعتباري ... ولكن يمكن افتراضه order department قسم او ادارة الطلبات ويتم تصحيح الاسم
اما
product هذا هو منتج وليس شخص اعتبارى ... اعتقد انه يمكن حذفه .... الا اذا كان المقصود من خلاف ذلك

--------------------

ابدء فى رسم ال dfd level zero
ولكن بعد تحديد وحصر
- الاجراءات المطلوب تنفيذها من خلال النظام process .... والاجراء له شكل معين فى الرسم وما يكتب بداخلة يعبر عنه بصيغه "الفعل" verb مثل ارسال الطلبية او مراجعه المستندات او استقبال الطلب
ويكون لها ارقام متسلسله حسب تسلسل الاجراءات
- تحديد الجداول التى سيتم استخدامها فى النظام
- الالتزام بتحقيق قاعدة "التوازن" balancing عند رسم المستويات المختلفه للdfd level 0 , dfd level 1

سيتم المتابعه معك ... ان شاء الله

شكرا على الرد
صحيح order يكتبه الموظف وoffic يتعامل مع الممول supplier
بس انا لمن وريته للمدرسة ما علقت عليهم فقط طلبت مني أضيف جدول الموظفين وجدول الoffice في الرسمة

فما هو الحل في نظركم ؟؟

كلامك صحيح بس المشكلة انا عاملة level 1,2 صعب اغيرهم



لقد قمت بإضافة الجدولين في الرسمة ارجو ان تراجعها وأخبرني ان كان هناك خطأ فيها او اضافه .

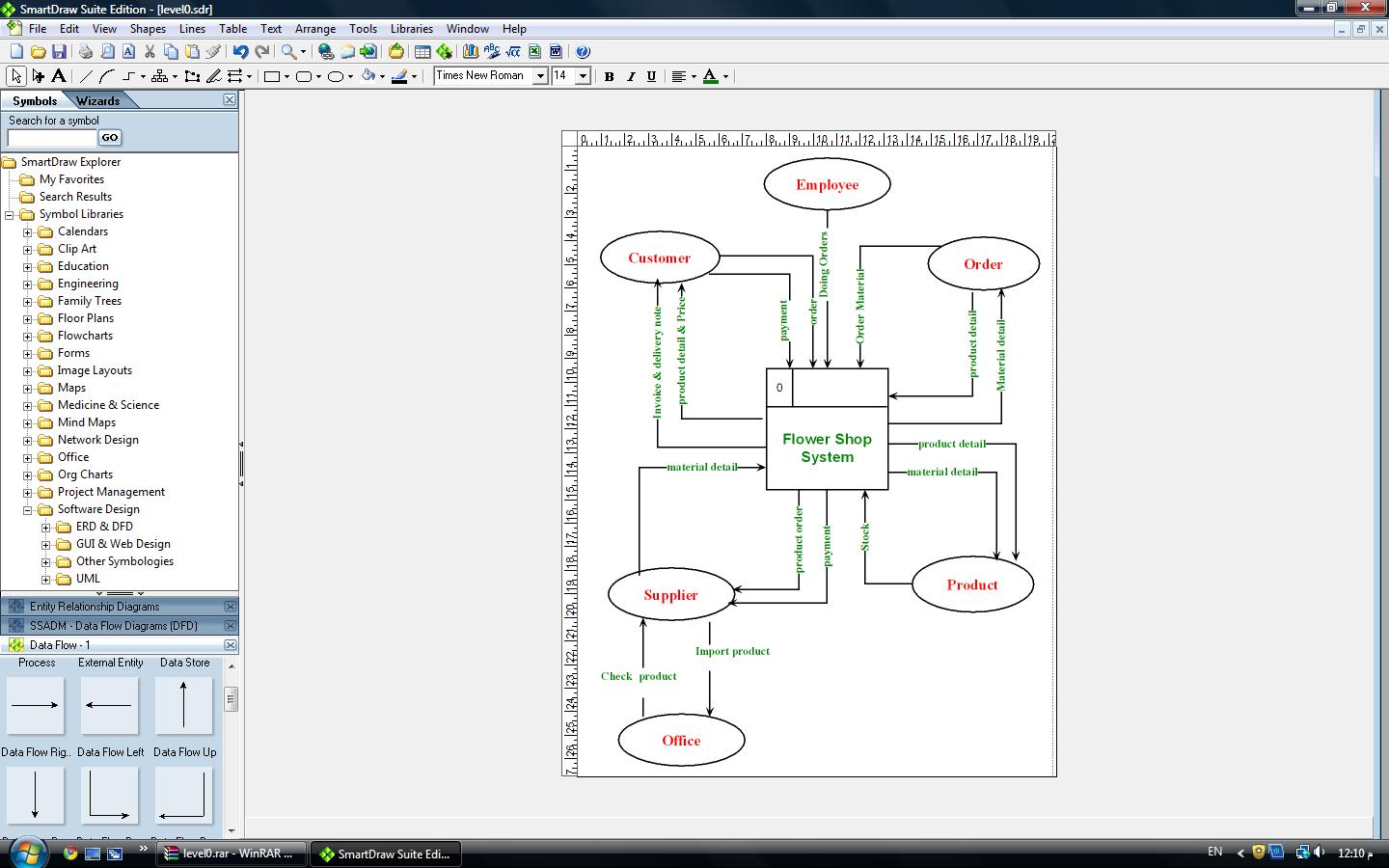

مرفق صورة



حاول تنزل برنامج عندك



شكرا

اعتقد بأن جدول الموظفين مكانه صحيح أما بالنسبة لجدول office فهو خطأ
علما بأني وضعت لل office فروع تتعامل مع ال supplier

انتظر الرد
ارجوكم لا تتأخرون في الرد

السلام عليكم ورحمة الله

بداية وقبل العمل بالمشروع ... من الاشياء الهامه جدا هو كيفية استخدام الرموز فى رسم ال DFD
اربعة رموز فقط
1- الاجراء process
2- اسهم انجاه البيانات data flow
3- مصادر البيانات والمتعاملين مع النظام external entities
4 - جداول البيانات data store
واشكالهم كالاتى
squares – external entities
round rectangles – processes
arrows – data flow
open-ended rectangles – data stores
---------------
يوجد رسمة ال context diagram
وهى اعلى مستوى من الرسومات فى ال DFD
يوجد خاصتين لها :
1- تحتوى اجراء واحد فقط
2- لا تحتوى جداول
( لذلك عندما رأيت الرسم الذى ارفقته ... اعتقدت انه context diagram لان الرسمه تحتوى اجراء واحد كما فى الرسم )
-------------------
يوجد رسمة ال DFD
ويتم الرسم على اكثر من مستوى
مستوى صفر level 0 وارقام الاجراءات بها تكون 1 -2-3 رقم مفرد
مستوى واحد ... عندما تريد تجزئة الإجراء 3 مثلا سيكون 3.1 3.2 3.3
--------------
توجد شروط عامة للرسم ... لايمكن عملها مثل
- لا يوجد تدفق للبيانات بين جدول وجدول اخر
- لا يوجد تدفق بيانات بين اثنين external entities
وغيرها الكثير
---------------
رجاء الدراسة لهذه النقاط الهامة فى قواعد الرسم ثم البدء والتطبيق واعداد الحالة الخاصة بمشروعك مرة اخرى

مع ملاحظة

1- الالتزام بالاشكال المتعارف عليها
مثل شكل المربع للexternal entities وليس كما فى الرسم
وشكل المستطيل المنخفض لل جداول او الdata store

فالرمز البيضاوى فى الرسم ... لم اعرف هل هو جدولdata store أو احد المصادر المرتبطه باستخدام النظام External

2- يجب ملاحظة اسماء الاجراءات يجب ان تكون فى صيغة الامر مثل ( مراجعة المستند - تسجيل البيان - طباعة التقرير - ... )

3- ملاحظة قاعدة التساوي balancing وهى عند الانتقال من رسمه الى اخرى يجب الالتزام باعداد الخطوط وعدد المتعاملين مع النظام وايضا اتجاهات الأسهم

يمكنك اعادة رسم ال context , DFD level 0

ثم نستكمل

اتمنى لك التوفيق والتفوق

السلام عليكم ورحمة الله

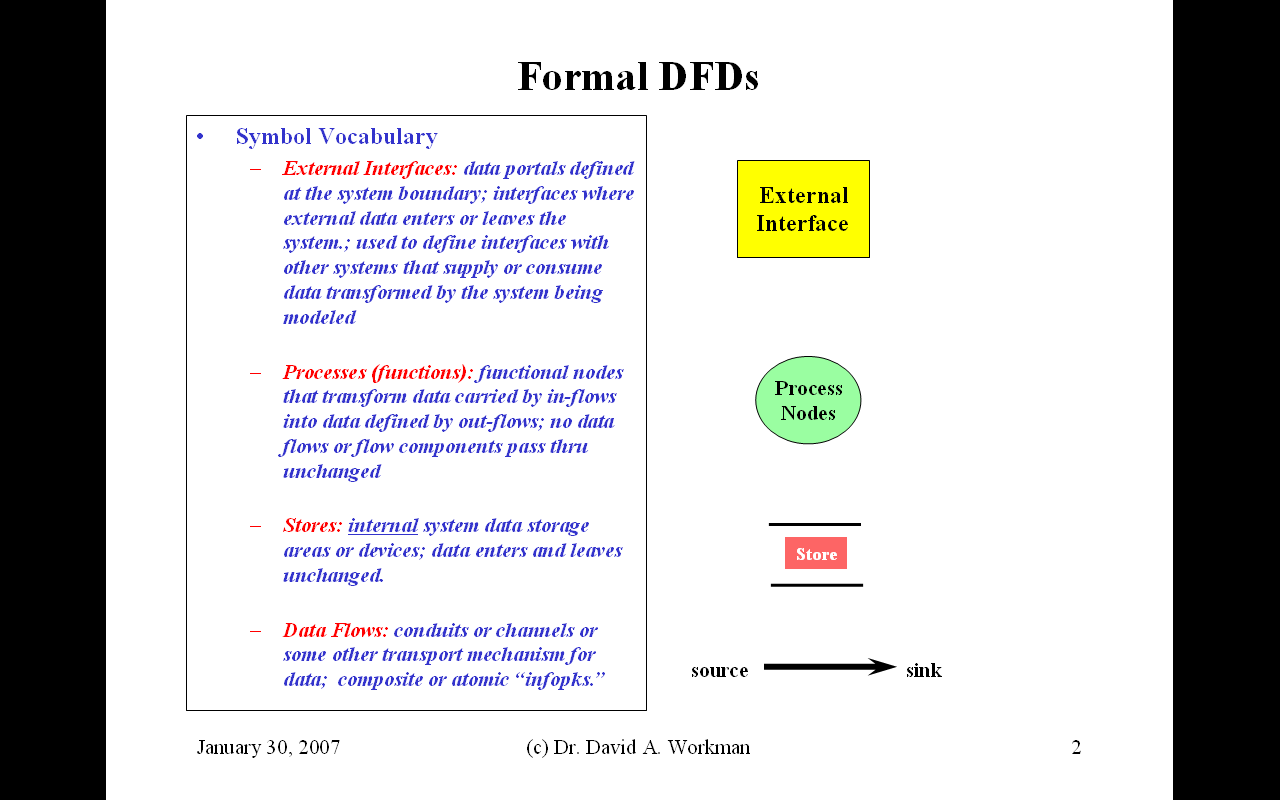

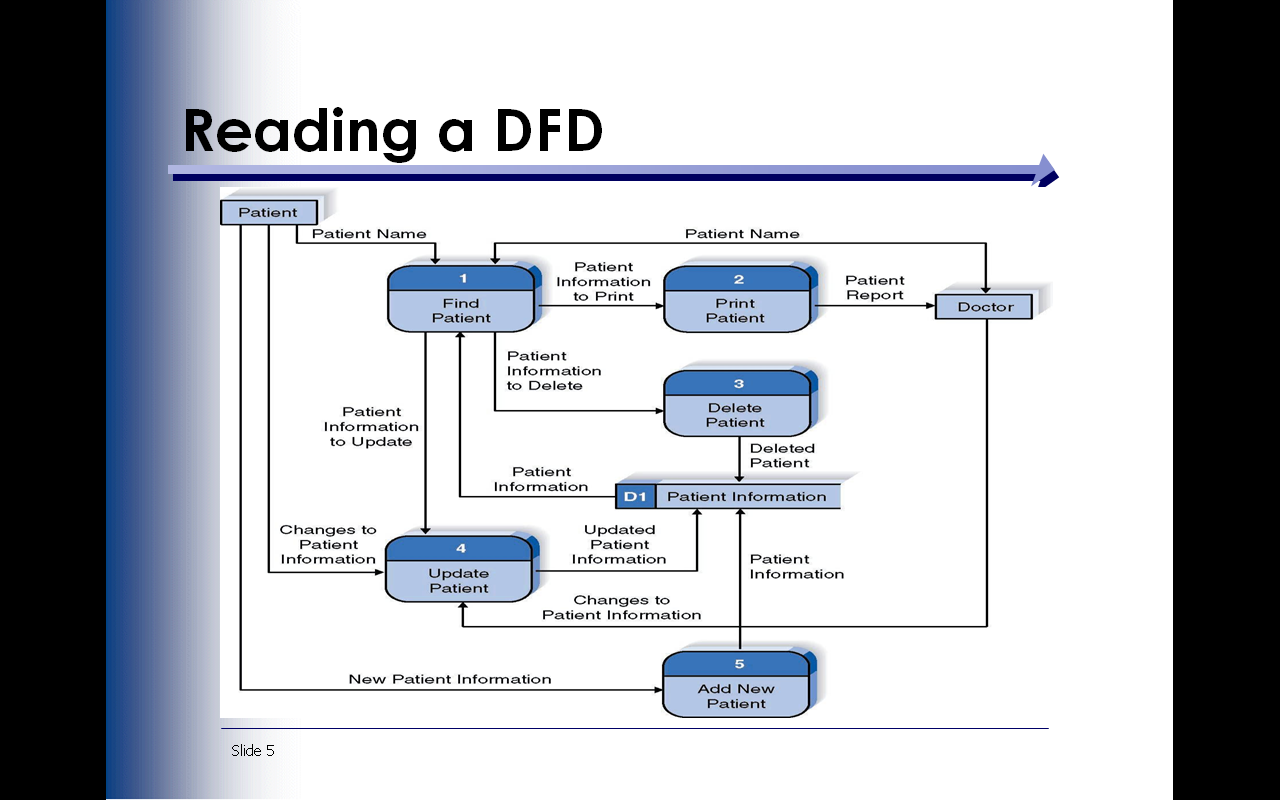

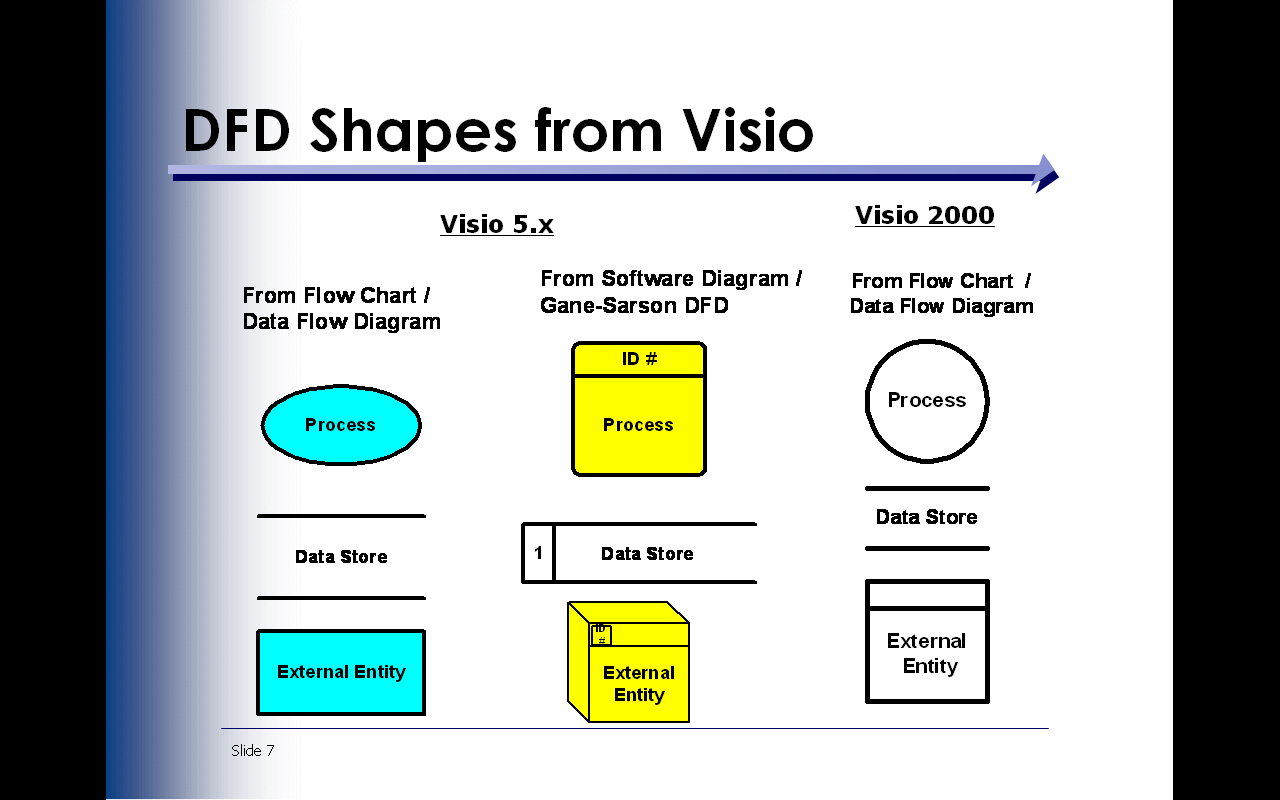

مرفق بعض الصور للرموز المستخدمة

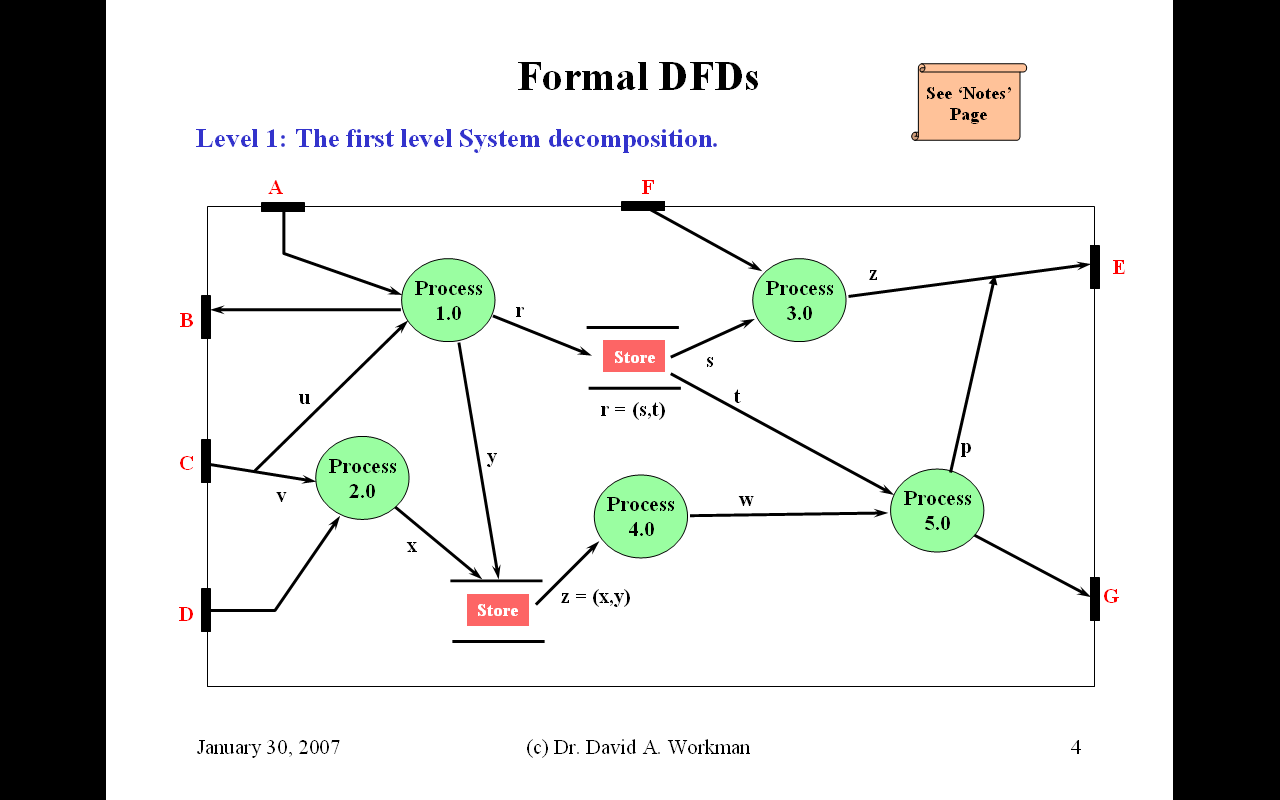

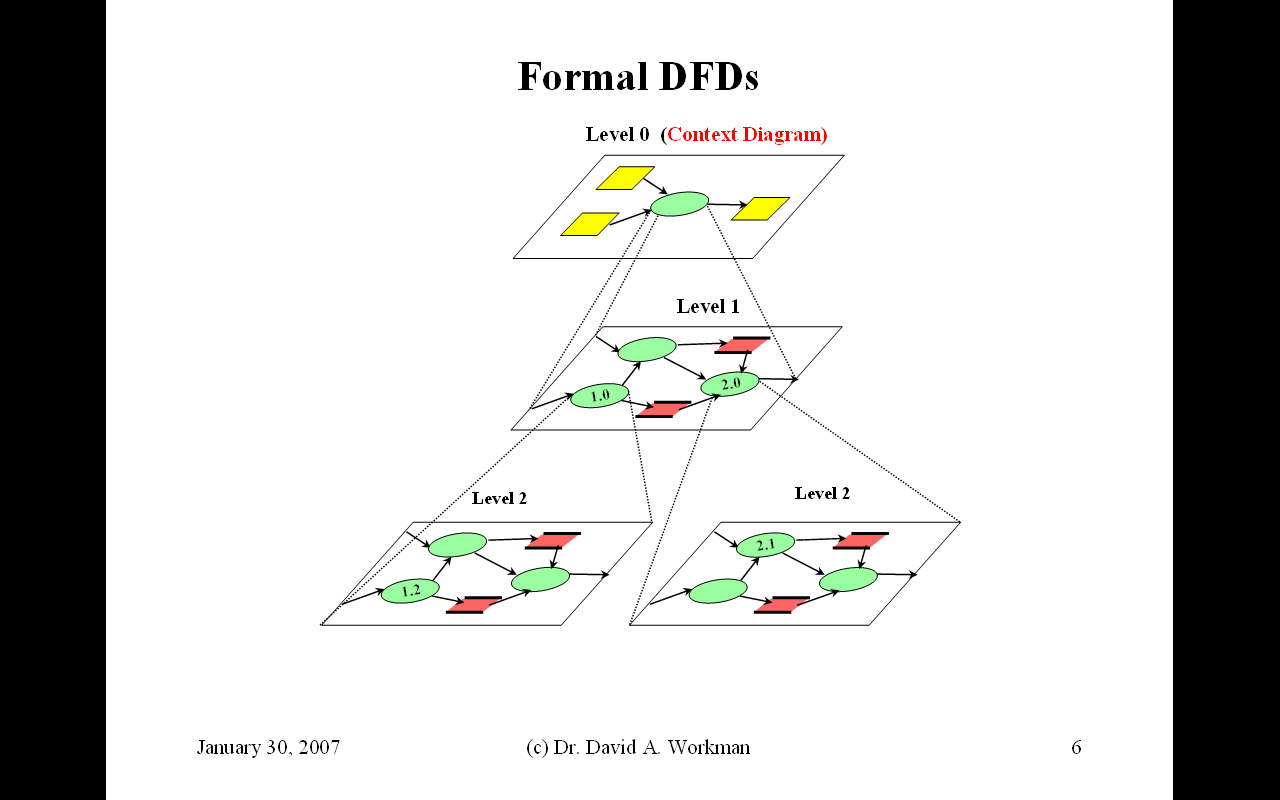

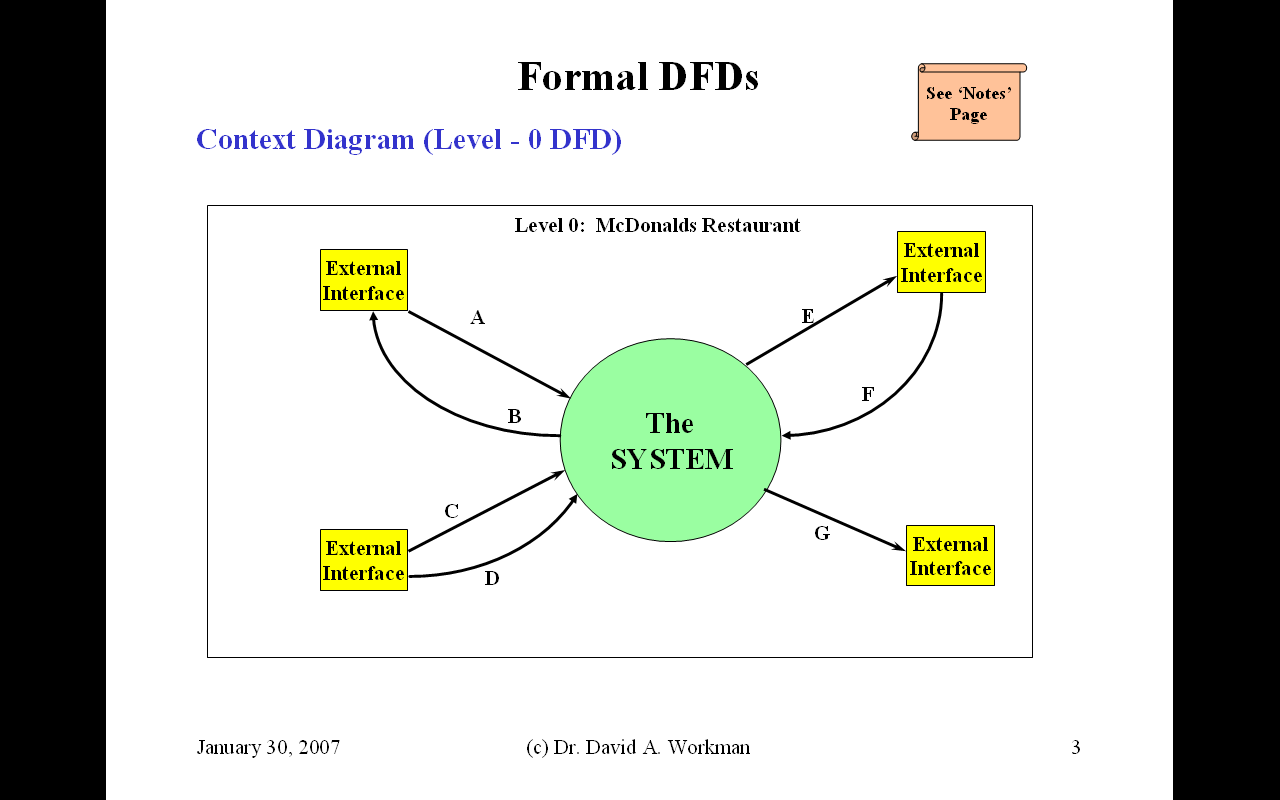

مثال اخر عن كيفية تحقيق فكرة التساوى او التوازن بين الرسومات عندما يتم عمل تجزئة لها او decomposition


المحافظة على عدد الأسهم الداخلة والخارجة من الاجراء واتجاهاتها وما يرتبط بها

وايضا لاحظ الحروف الانجليزيه فى الاجرائينA ,B,,,,,

شكرا جزيلا لك اخي أمجد راح اقرأ المواضيع وان شاء الله تتيسر الأمور .
