السلام عليكم ورحمة الله وبركاته

لو سمحتو ابغى مساعدتكم

في آمثله لعمل بروبجكت

يرسم ع SCHEAMA

وبعد كدا استخدم برنامج اوراكل

لتصميمه

وشكرا

وعليكم السلام ورحمة الله

يمكنك مراجعة المشاركة السابقة بالمنتدى

إضغط هنا : اريد فكرة مشروع

شكرا اخوي

لأني مبتديء بفكرة تصميم المشاريع

لو اخترت

- مشروع التعلم عن بعد .

ممكن لو سمحت تقولي اش الإنتتي اللي ممكن حتكون عندي

والعلاقات والأتربيوت

شاكر لك تعاونك

السلام عليكم ورحمة الله

يمكنك مراجعة مشاركة سابقة بالمنتدى عن ال e-learning

ارجوا ان تفيدك

إضغط هنا : مساعده في عمل بحث عن ال E-learning

مع التحية

شاكر لك تعاونك اخي

لاكن لو سمحت ممكن توضح لي

اش الفرق بين

ER Digram
و
Context Digram
و
DFD digram

وهل مرحله ER Digram
هي نفسها ال SCHEMA

من خلال البحث

عرفت إن DFD digram

تتكون من عدة مراحل

اول مرحله فيها تسمى CONTEXT DIGRAM

او ممكن LEVEL0

تتبعها عدة مراحل حسب طبيعة النظام

هل من الممكن اخوي انو الكينونات عندي تكون عبارة عن

**الطلاب
**المحاضرات
**الدكاترة
<<حسب التعلم عن بعد كان في انتتي اسمها VISTORE ما اعرف هل المقصود فيها انو من الممكن الأطلاع من خلالها ع المحاضرات حتى للي لم يسجل كطالب...؟؟؟

هادا اللي قدرت استنتجو

فما اعرف لو صح او احتاج اضافات وتعديلات اخرى

كل الشكر لك اخوي

** لو فترضت
إنو عندي موقع للتعليم الإلكتروني عن بعد
الموقع ينقسم الى عدة اقسام..تدرس فيه كورسات..
كل قسم له إسم وحيد وباس ورد يعطي للمسجلين فيه(مثلا هندسة ..طب..حاسب...إلخ)

كل قسم يدي مجموعه من الكورسات
وكل كورس له اسم ورقم وعدد ساعات (مثلا قسم الحاسب يدي كورس شبكات كورس نظم وكورس تنظيم ملفات الخ )


الطلاب المسجلين:اسمهم/رقمهم/عنوانهم/درجة تعليمهم/نوع الطالب/
كل طالب يدرس في قسم واحد بس
وممكن ياخذ اكثر من كورس في نفس القسم
ولازم اعرف عدد ساعات دراسة كل طالب
وكل مجموعة طلاب داخل نفس القسم ياخذو نفس الكورس يشتركو في أدا بروجكت مطلوب منهم نهاية الكورس

الدكاترة : كل دكتور ممكن يدي محاضرات في قسم
ويدي اكثر من كورس داخل القسم
اسم الدكتور..
(ما اعرف اش ممكن يكون فيه attribute اخرى)

فيه انتيتي ح تكون عبارة عن الزائرين لهذا الموقع
بامكانهم الأطلاع ع الأقسام واسماء الكورسات داخل كل قسم ونظرة شامله
بدون مايطلعو ع نفس محتوى الكورس
(ما اعرف اش الخواص اللي ممكن تكون في كينونة مثل هذه)

............هادا اللي اقدرت افكر فيه واجمعو.........
اتمنى منك اخوي الكريم تقولي اش ممكن اضيف داخل كل انتتي من خواص
وهل في كينونات اخرى اقدر اضيفها تساعدني في النظام
عشان بعدها ابدا بمرحله رسم الـschema
وتحديد العلاقات وانواعها
علما اني مبتديء من الدرجه الأولى في تصميم وتحليل نظام



كل الشكر

السلام عليكم ورحمة الله

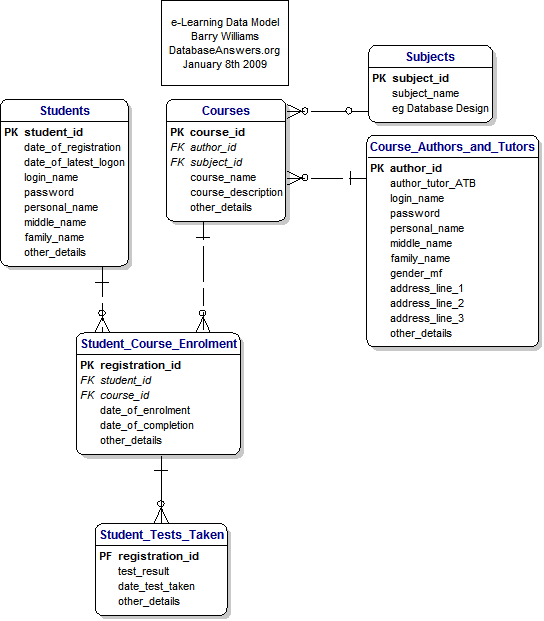

يمكن الأطلاع على ال ERD


مع التحية

الف شكر لك اخوي ع تعاونك

بس ممكن لو سمحت تقولي اش يعني

eg DataBase Design

و
PF
و
outher_tutors_ATB


و

address line1

address line2

address line3
مافهمتها

وشو هيا نوع العلاقه بين كل انتتي واخرى ..؟؟


آسف تعبتك معايا

الله يوفقك يارب

تم تعديل 29 أكتوبر 200916 سنة بواسطة TaMoOoOrY

يوجد موقع يحتوى على العديد من ال ERD models وهذه كانت احدها

إضغط هنا data_models

eg DataBase Design

هذا مثال example ولايعتبر اتربيوت attribute فى ال entity

---------------
PF

هذا رمز يختلف باختلاف البرنامج المساعد المستخدم فى رسمة ال ERD
وهذا الاتربيوت يعتبر مفتاح اساسي للجدول primary key وفى نفس الوقت يعتبر مفتاح اجنبي لجدول اخر foreign key
واختصار للحروف فى الرسم تم اخذ حرف ال p from primary key ,حرف ال f from foreign key

------------------

auther_tutors_ATB

ATB فقد يكون وصف أو لقب خاص بالمؤلفين

------------------------------

address line1

address line2

address line3

هنا تم افتراض ان المؤلف يمكن ان يكون له ثلاثة عناوين أو اقل مثل ( عنوان المنزل - عنوان العمل - عنوان بديل - )
ويمكن حل وجود نفس المعلومه اكثر من مرة ولعدد غير محدد ... ( مثلا يمكن ان يكون له 3 او 4 ارقام هواتف )
وذلك بانشاء جدول جديد يتضمن هذه البيانات المتغيرة ويكون المفتاح لهذا الجدول مركب من ( رقم المؤلف + مسلسل ) وأعمدة البيانات هى رقم الهاتف و نوعه (موبيل - هاتف ثابت - هاتف عمل - ... ) .

-------------------------------------------
العلاقات بين ال entities

العلاقه بين الكورس والمادة هى 1:many
اي ان الكورس يمكن ان لا يحتوى مواد أو أن يحتوى مادة واحدة ( طبقا لما هو موجود بالرسم ) قد يكون هناك كورسات وليس لها مواد دراسية !!
المادة يمكن ان تكون فى كورس واحد أو أكثر .

العلاقة بين الكورس والمحاضر هى 1:many
الكورس يجب ان يدرس من خلال محاضر
المحاضر يمكن ان يدرس كورس واحد أو أكثر

العلاقة بين التسجيل والطالب 1:many
عملية التسجيل يجب ان تكون لطالب
الطالب يمكن ان يسجل مرة واحدة أو أكثر

العلاقة بين التسجيل والكورس 1:many
عملية التسجيل يجب ان يحدد بها الكورس
الكورس يمكن ان يتم تسجيل دراستة مرة واحدة أو أكثر

العلاقة بين الاختبارات والتسجيل 1:many
الاختبار يجب ان يتم لطالب مسجل
الطالب المسجل يمكن ان يختبر اختبار واحد او أكثر

ملاحظة هامة فى الرسم :
جدول student test taken يوجد به تعديل فى مفتاح الجدول
يجب ان يكون المفتاح مركب compound key من
- رقم التسجيل registration_id
- تاريخ الاختبار date_test_taken

مع التحية
--------------------------------------------------------------

شاكر لك تعاونك اخي الكريم

راح احاول افهم كل نقطه اتفضلت بذكرها

وربطها بالنظام اللي طرحتو سابقا

الله يديك الف عافيه يارب
