السلام عليكم ورحمة الله وبركاته

اخواني الاعزاء جايب لكم ملف اتمنى الأطلاع عليه وابداء الرأي مشكورين


ودمتم بكل خير

_Week10_11.pdf

وعليكم السلام ورحمة الله

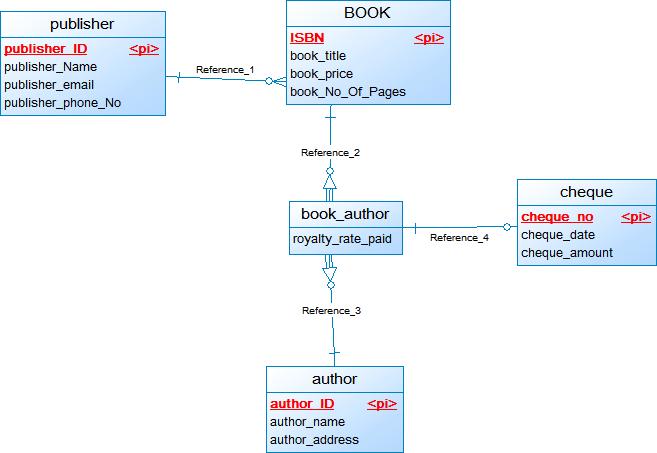

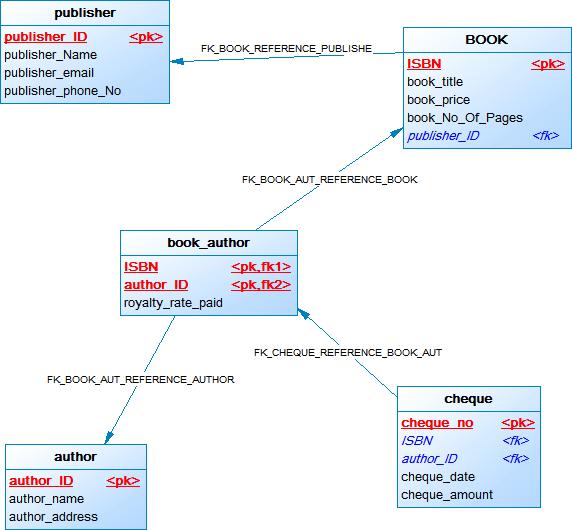

يتم اعداد ال ERD حسب الرسم المرفق
وهو مصمم باستخدام برنامج الpower designer 12.5

ومن خلال رسمة ال ERD يمكنك اعداد رسمة ال UML باستخدام برنامج staruml

وفقك الله و جزاك الله خير

وسأل الله ان يرزقك من حيث لاتحتسب


وماذا عن الجزء B وفقك الله وسدد خطاك

المنتدى يحاول المساعدة فقط فى شرح المطلوب فى الاسئلة
وذلك من خلال مشاركة صاحب السؤال فى عرض افكارة واحتمالات الحلول الممكنة

بمعنى ان المنتدى لا يقوم بحل مباشر للاسئلة ... ولكن المساعدة فى حل الوصول للحل المناسب

السؤال الثانى يطلب فية كتابة شرح يوضح به مفهوم العلاقات الموجودة فى رسمة ال ERD المرفقه فى السؤال

فيمكن كتابة التالي

Each Customer has a unique number , name , street and city . A Customer can make one booking or more for certain event . Booking Agent has unique Agent ID , name , address and city . Each Agent can make one booking or more for each customer for each Event . Each event has unique number , location and capacity . Each event can booking one or more times for each customer and agent . Booking can not be prepared without customer or agent and for certain event , Each Booking contains data about booking date and the seat number .

يمكنك التكملة بنفس السياق وحسب نوع العلاقات بين الكينونات entities

مع التحية

وفقك الله ويسر لك ما شئت
