السلام عليكم اخواني .... ممكن تساعدوني في هذا المشروع هو عبارة عن محل لبيع الزهور والهدايا.



انا عملت ER Diagram وعملت الجداول مع الحقول بس أريد استشارتكم هل هذا التحليل صحيح أم لا ؟



وشيء ثاني اريد اعمل هذا النظام على DFD Level 0 , Level 1 and Level 2

عن طريق برنامج smart draw وبصراحة ما عرفت ........ فممكن تساعدوني



ضروري الله يخليكم



شكرا



أختكم في الله sunfoor

مرفق ملف الرسمة

Entity.doc

هو erd اللي حضرتك عامله جميل
بخصوص dfd المستويات اللي عايز تعملها ده يتوقف على تدفق البيانات
ايه بيطلع منين يروح فين ؟
كدة يعني
عسى افدتك

السلام عليكم ورحمة الله

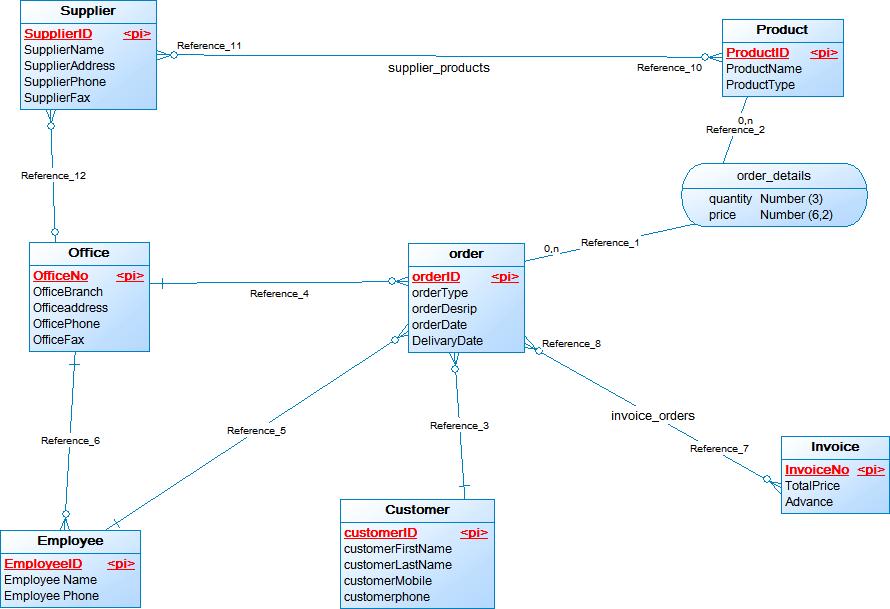

يمكنك مراجعة ال ER بعد التعديل والإضافة

لتحقيق الbusiness rules التالية ... كما سبق ذكرها فى الملف

*Customer make an Order for one product or more than one.
*Order Can got one product or more than one.
*The Invoice has got one or more than one Order.
*The Supplier can supply one and more than one products.
*The Main Office has got more than one supplier for importing All the products .
* One Office have more than one employee so the relationship is One to many.

اليك رابط لكيفية اعداد ال DFD

إضغط هنا :شرح رائع لل Data Flow Diagram (dfd)

مشكور اخوي أمجد بس عندي سؤال :

ليش عملت 3 جداول اضافية وهي : invoice order , supplier product , order details

ممكن توضح لي أكثر !!!! لأني حسيت ان الموضوع اتعقد شوي..

السلام عليكم ورحمة الله

جدول ال order details
الطلبية الواحدة يمكن ان تحتوى صنف واحد أو أكثر
وتوجد كمية مطلوبه من كل صنف

جدول supplier product
الصنف الواحد يمكن ان يتم توريده من مورد واحد أو أكثر
أو المورد الواحد يمكن (ان يتعامل مع) أو أن يورد صنف واحد أو أكثر

جدول invoice order ( حالة ان قيمة الطلبية يمكن تجزئه قيمتها على أكثر من فاتورة )
يمكن ان تكون الفاتورة المصدرة سدادا لأكثر من طلبية
او ان أكثر من طلبية يمكن سدادها بفاتورة واحدة
( مع ملاحظة اضافة عمود قيمة الطلبية او الجزء المسدد منها )
ولكن فى حالة ان القاعدة المطبقة بالنظام business rules هى أن السداد يكون لكامل قيمة الفاتورة .... فيتم الغاء هذا الجدول invoice order
ويتم اضافة رقم الفاتورة ك FK فى جدول الطلبيات

طيب اخي أمجد فهمت الجدولين supplier product and order details
اما بالنسبة للجدول الثالث فأرى بأن يحذف .

بقي لي أن اعرف ما هي العلاقة بين جدول product و جدول supplier-product وايضا ما هي العلاقة بين جدول supplier و جدول supplier-product

وكذلك الحال بالنسبة لجدولي order , order details and product

سؤال أخر لماذا ربطت جدول office بجدول order ?
يكفي بأن نربطه بجدول الموظفين فقط ؟

وشكرا لك

السلام عليكم

العلاقة بين الصنف والمورد هى many to many m:m
ويتم فك هذه العلاقة الى علاقتين كل منها 1:m من خلال انشاء جدول جديد هو supplier-product
ويتكون الجدول الجديد من المفتاح الرئيسي لجدول الاصناف product ويعتبر Foreign key
+ المفتاح الرئيسي لجدول الموردين supplier ويعتبر Foreign key
والاثنين معا هما المفتاح الرئيسي للجدول ك primary key
------------------
وايضا العلاقة بين الطلبية والصنف m:m
تتحول الى
1- العلاقة بين الطلبية Order وتفاصيل الطلبية هى 1:m
2- العلاقة بين الصنف Product وتفاصيل الطلبية هى 1:m
----------------
يتم ربط الorder مع الoffice لمعرفة من هو المكتب المنفذ للطلبية
ويوجد ربط اخر ... من خلال الموظف الذى قام باعداد العملية والذي يعمل فى مكتب معين office
ولكن لا يمكن الاكتفاء بمعرفة المكتب المنفذ للعملية من خلال بيانات الموظف والمكتب الذى يعمل به ... لان الموظف يمكن ان يتم نقلة للعمل فى مكتب اخر فيما بعد ... وبالتالى لن يمكن الوصول للمكتب الفعلى الذى نفذ الطلبية نظرا لتغير مكان عمل الموظف .

هذه اقتراحات ويمكنك اختيار ما تريد حسب متطلبات التحليل ومتطلبات مستخدمى النظام .

شكرا لك اخي أمجد
الآن أريد وضع تصور لتشغيل النظام حتى استطيع رسم DFD لهذا المشروع فهو مشروع تخرجي واريد ان استوعب كل التفاصيل كما انني افضل ان يكون مشروعا مبسطا لتفادي الوقوع في الخطاء لا سيما وأن وقتي ضيق.

حسب تصوري : يعطي الزيون الطلبية حسب رغبته مثلا (زهور + هدية ) أو (فقط زهور ) أو (زهور لتزيين قاعة حفلات) ثم يتم تخزين بيانات الطلبية في الجدولين order and ordr details
ويتم تحديد تاريخ لإلستلام الطلبية كما يتم اصدار فاتورة ودفع عربون وبعد استلام الطلبية يتم دفع بقية المبلغ في نفس الفاتورة.
يتم تخزين بيانات المنتجات في جدول product وتخزين بيانات عن بعض المورين في جدول الموردين
كما يتم ايضا تخزين بيانات الموظفين وبيانات المكتب ..office
وهكذا

هل لديكم تصور أخر ؟؟

مرحبا اخي امجد

أنا عملت dfd Level 0 فقط

ممكن تشوفه وتساعدني في عمل level 1 and level 2

لآني بصراحة ما عرفت اعمله..



شكرا لك اخي.



مرفق ملف .

level_0.rar

السلام عليكم

لم استطيع فتح الملف المرفق ... وهو من نوع sdr

رجاء تحديد البرنامج المستخدم فى اعداد الرسم ... او ارفاق الرابط لتحميل البرنامج

فى الانتظار

اخي امجد اعتقد برنامج - SmartDraw drawing -

أخي الكريم أمجد الأخ عبداللطيف معاه حق الملف يفتح في برنامج Smart drwa 2009

انا جربت فتحه وعلى طول فتح في هذا البرنامج ، الملف مضغوط .

شكرا لكم

السلام عليكم ورحمة الله

شكرا للأخ / عبد اللطيف على المشاركة فى الموضوع

اعتذر عن التأخير ( استعدادا للاجازة الصيفية ) ... وجاري تنزيل البرنامج

هل يوجد كراك للبرنامج او طريقة تسجيل للتعامل معه

هل انتهيت من المستوى الاول ... ارجوا قراءة الملف المرفق السابق لطريقة انشاء ال DFD

المطلوب هو تحديد :
1- الاجراءات التى سيتم تنفيذها ... طبقا لترتيب تنفيذ الاجراءات فى النظام .process
2- تحديد الافراد أو الأفراد الاعتبارين الذى سيتعاملوا مع النظام مثل المورد - العميل - source - sink
3- تحديد اسماء الملفات التى يحتفظ فيها بالبيانات data store من خلال رسمة ال ERD
4- تحديد الخطوط الداخلة والخارجة من كل اجراء data flow وبيان المعلومه التى تنتقل مع السهم
هذه هى الاربعه اشياء المكونه لرسمة ال DFD
يوجد مستوى اعلى يسمى context diagram يحتوى اجراء واحد فقط مع تحديد الافراد المتعاملين مع النظام

انتظر منك الرد ... وساقوم بدراسة الملف المرفق منك

شكرا اخي أمجد على الرد وأتمنى لك اجازة سعيدة

لقد حصلت على dfd level 0 من احد الزملاء مشابة للنظام الذي اشتغل عليه .



مازال موضوع dfd شوي مبهم عندي ..بس أحاول افهمه ..



مرفق ملف .



أختكم : sunfoor

dfd1.doc

بالنسبة لبرنامج Smart draw لا يوجد عندي كراك انا نزلته من النت مباشرة بدون كراك.

يا اخوان بغيت أعرف رأيكم في dfd الي رسلته ...

ممكن تساعدوني ؟

أختكم : sunfoor

تم تعديل 10 أغسطس 200916 سنة بواسطة sunfoor
