السلام عليكم ورحمه الله وبركاته

انا عملت relation model للمطعم بس مش عارفه اذا يعتبر صح او خطاء ياريت توضحولي

سؤالي ان اذا عندي الكود هو المفتاح الرئيسي وبنفس الوقت هو composite كيف احطه في ريلاشن موديل ؟
اذا في شي غلط ياريت تقولولي
العنوان انا قسمته للبلد والرقم الشقه والشارع
بس الكود كيف اقسمه ووهو المفتاح الرئيسي

relation_model.doc

الاخت الكريمة
أعتقد صعب أن أحد يفيدك ممكن توضحي لنا التحليل من البداية كي يتم توضيح ماقمتي به
فكل مكان وله طريقة شغل تختلف

السلام عليكم

عند رسم الentity الذى يكون المفتاح الخاص به يتكون من composite key
تظهر فى الرسم باستخدام رمز أو شكل يختلف من برنامج لآخر ...
باعتبار ان هذه الentity تمثل علاقة بين جدولين العلاقة بينهما هى many to many
فما هو البرنامج المستخدم فى اعداد رسم ال ER

ملاحظات عامة على الجداول المرفقه
- جدول الطلبات ... يتكون من ( رقم العميل + رقم الصنف ) وهما مفتاح الجدول
وهذه العلاقة يجب تغييرها من خلال انشاء جدولين ... جدول رئيسى للطلبات وجدول تفصيلي يحتوى الاصناف داخل الطلب
بمعنى انه يجب وجود جدول رئيسى للطلبات request ويكون المفتاح له هو رقم الطلب مع اضافة تاريخ الطلب ورقم العميل ورقم الطاولة
وجدول اخر لمحتويات الطلب request products ويكون المفتاح الرئيسي له هو ( رقم الطلب و رقم مسلسل معا ) مع اضافة رقم الصنف والكمية المطلوبه وسعر الصنف .
باعتبار ان العميل يمكن ان يطلب نفس الصنف أكثر من مرة فى نفس الطلبية

ثم يتم ربط جدول الطلبات الرئيسى مع جدول الفاتورة باضافة رقم الطلبية فى جدول الفاتورة .

ما المقصود بجدول ال send
اعتقد ان يستخدم لتسجيل الاصناف التى يمكن توريدها من مورد معين ... واقترح اضافة عمود فى الجدول يحتوى سعر التوريد .

ما المقصود بجدول الdeal

جدول ال used
يمكن اضافة اليه الكميه المستخدمه من كل Raw-material

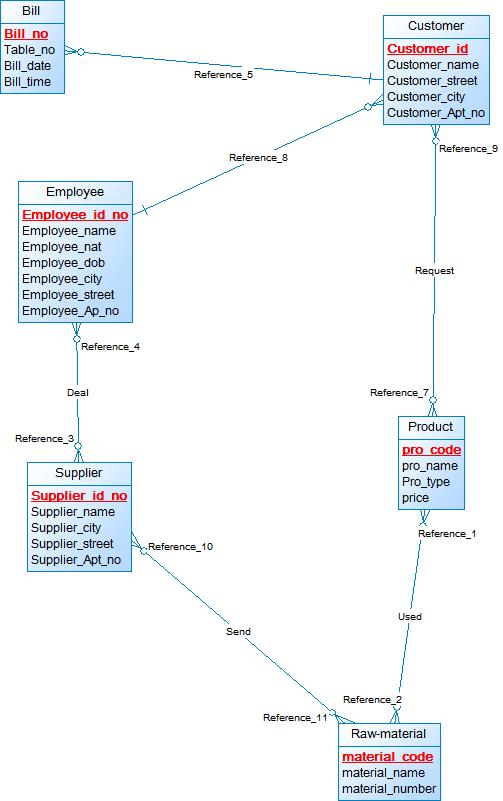

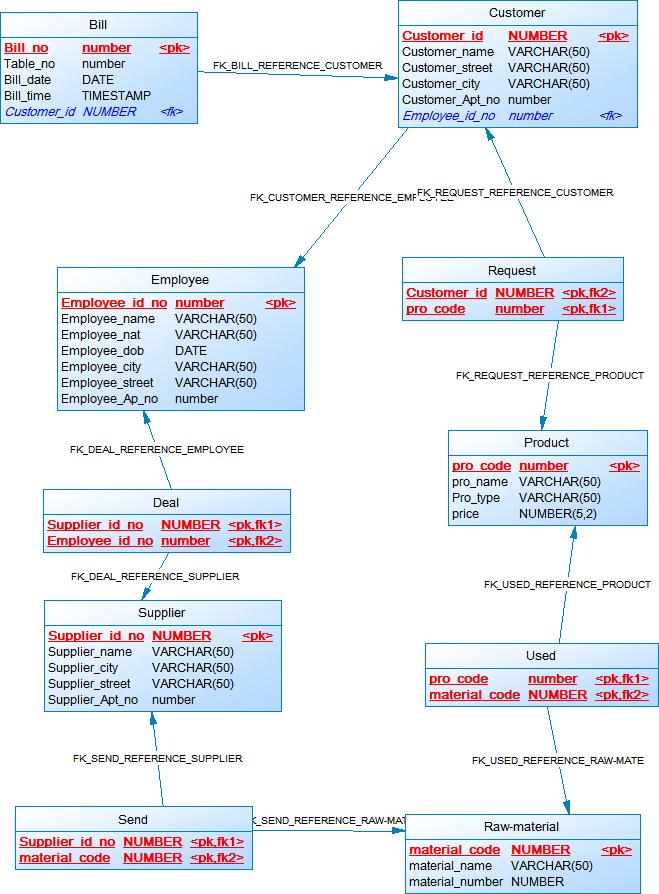

اليك رسمة العلاقات بين الجداول طبقا للملف السابق ارساله منك ... بدون تعديل
وهذا الرسم تم اعداده باستخدام برنامج power designer

مشكورررر امجد على الشرح
