السلام عليكم ورحمة الله وبركاته
أرجو من أحد الأخوة الكرام أن يساعدني في حل هذه المعضلة (من بالنسبة لي!) وباسرع مايمكن وجزاكم الله خيرا

متجر الحلبي للأدوات المنزلية الكهربائية هو متجر يعرض أدوات منزلية كهربائية مصنعة وطنياً أو مستوردة عن طريق وكلاء لشركات أجنبية. ونظراً لكبر حجم الاستثمار في هذا المتجر فإنه يعمل كموزع جملة لمعارض الأدوات المنزلية الكهربائية، كما أن لديه صالة للبيع النقدي المباشر.
وتقوم آلية العمل اليدوية على النحو الآتي:
- شراء الأدوات المنزلية من الموردين باستخدام بطاقة المشتريات المبينة في الشكل 1.
- بيع الأدوات المنزلية لتجار المفرق نقداً أو على دفعات، باستخدام بطاقة الصادر ( أو الفاتورة) المبينة في الشكل 2.
- بيع الأدوات المنزلية نقداً للمستهلكين النهائيين باستخدام بطاقة بيع بالمفرق (الشكل 3).
قررت إدارة المتجر أتمتة عمليات التوريد والبيع، وقد أوكلت إليكم مهمة تنفيذ هذا العمل.
كما وضعت الإدارة متطلبات النظام على النحو الآتي:
1- عملية التوريد:
تتم عملية توريد الأدوات المنزلية من شركات مختلفة بعضها سوري وبعضها الآخر عن طريق وكلاء. ويجب على النظام المؤتمت أن يتضمن أسماء الشركات والمعامل والوكلاء وعناوينهم ومعلومات الاتصال بهم (رقم هاتف، بريد إلكتروني..الخ). كما تهتم الإدارة بتخزين معلومات عن البضائع الموردة تتضمن الاسم والشركة المصنعة والسعر. يوضح الشكل 1 البطاقة الورقية المستخدمة في عملية التوريد.
يحتفظ المتجر بمعلومات عامة عن البضائع التي يتعامل معها، وكل بضاعة لها رمز خاص واسم وماركة (شركة صانعة) وسعر. ولكل بضاعة حد طلب.
----------------------------------------------------------
حد الطلب: عند وصول كمية المنتج إلى أقل من حد معين يجب على إدارة المتجر طلب كمية منه من المورد. هذا الحد تحدده سياسة المتجر بناء على مبيعاتها من المنتجات (أي حجم الطلب على كل منها) ويسمى حد الطلب
---------------------------------------------------------



ملاحظة: يمكن توريد البضائع بسعر مختلف عن السعر الأساسي المسجل لها وذلك حسب الاتفاق مع المورد.
2- عملية البيع بالجملة:
تتم عملية بيع البضائع للزبائن (تجار المفرق) عن طريق تنظيم فاتورة مبينة بالشكل 2. ويقوم الزبون بدفع المبلغ المستحق أو جزء منه بالاتفاق مع الإدارة حيث يستطيع دفع المبالغ المتبقية عن طريق دفعات نقدية بتواريخ معينة. كما يحصل الزبون على حسم من المخزن وفقاً للمبلغ الكلي لفاتورته. ويوضح الجدول الآتي نسب التخفيضات التي يحصل عليها الزبون، تبعاً لقيمة الفاتورة:




ترغب إدارة المخزن بتخزين معلومات خاصة بالزبائن (تجار المفرق) من أسماء وعناوين وأرقام هواتف وغير ذلك.
يوضح الشكل 2 البطاقة الورقية المستخدمة في عملية البيع (الفاتورة).



3- عملية البيع بالمفرق
يمكن للمتجر أن يبيع البضائع للمستهلكين النهائيين مباشرة ولكن دون إمكانية التقسيط وبسعر المفرق. في هذه الحالة تنظم فاتورة للزبون – كما في الشكل 2.



المطلوب
1. إنشاء مخطط تدفق المعطيات الخاص بعملية التوريد.
2. وصف عملية الحسم المبينة في الجدول 1 باستخدام شجرة القرار.
3. وصف العلاقة بين البضاعة والمورد، والعلاقة بين الوكيل والشركة الصانعة بحيث يتضمن الوصف البنود الواردة في الجدول الآتي:



4. تصميم قاعدة المعطيات النظامية: صمم قاعدة معطيات المتجر النظامية 3NF وفقاً للنص المشروح سابقاً بحيث توضح فيه:
• الكيانات entities.
• واصفات الكيانات (attributes) مع تحديد أنواعها، بنى المعطيات (data type) (نص، رقم، أو تاريخ)، مجالات التعريف domain.
• المفاتيح الأولية primary key.
• المفاتيح الأجنبية foreign key.
• العلاقات بين الكيانات relationships، مع تحديد نوع العلاقة، وفيما إذا كانت اختيارية أم إجبارية، والمفاتيح التي تربط الكيانات مع الشرح والتعليل.
5. إنشاء مخطط الكيانات والعلاقات (ERD).

يرجى منكم ياأخوة أن يتكرم علينا أحدكم بأسرع وقت ممكن وجزاكم الله خيرا مرة أخرى
والسلام عليكم ورحمة الله وبركاته

السلام عليكم

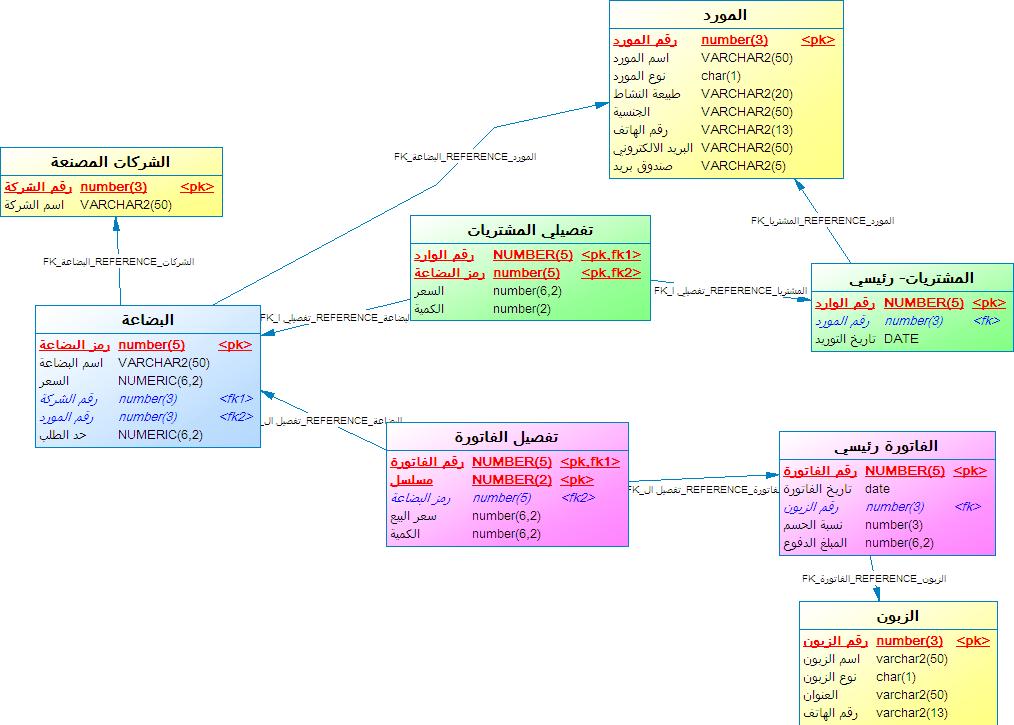

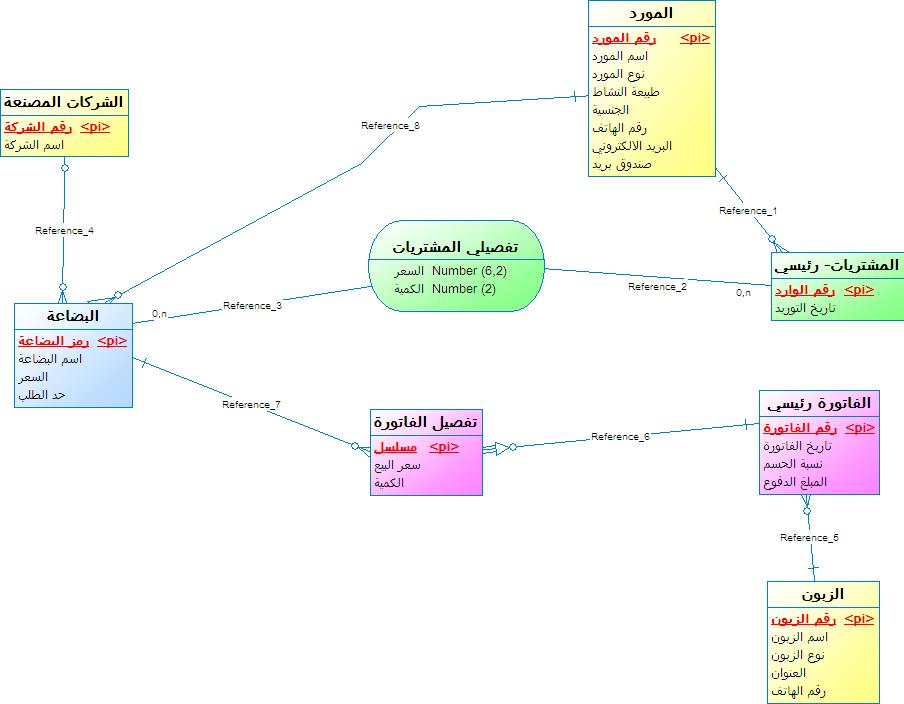

اليك رسمة ال ER
