عملت 6 كائنات للمكتبة الكتاب - المؤلفون - الاستعارة - التصنيف- العاملون -دار النشر عملت المخطط العلاقات بين الكائنات

العلاقة بين الكتاب والمولفون تاليف والكتاب والاستعارة اعارة وهكذا.............. بين الكائنات بس فضل المخخط الانسيابي لتدفق البيانات

dfd المخلات والمخرجات اتمنى حد يساعدني لان التسليم غدآ .

اليك مثال بسيط لمعالجة نظام الاستعاره
اولا : context Diagram

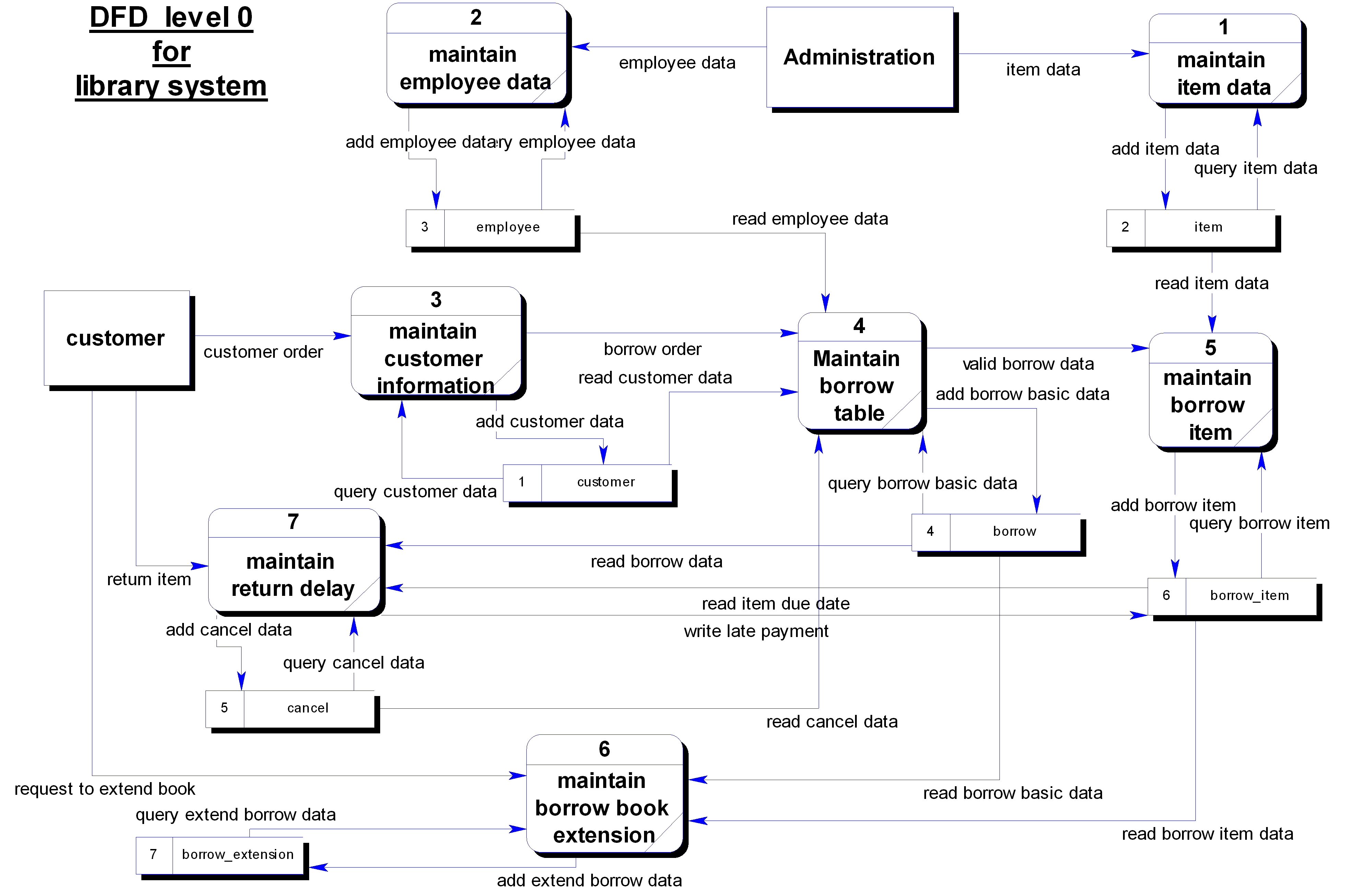

ثانيا : DFD diagram level 0

يتكون من data stores
- item وهو خاص بالبيانات الاساسية للكتاب او ال cd
-employee الموظف أو العاملين بالمكتبة
- customer بيانات العملاء او المستعير
- borrow البيانات الرئيسية للاستعارة
- borrow_item البيانات التفصيلية للاستعارة وتشمل الكتب المستعارة
- borrow_extension بيانات تمديد الاستعارة
-cancel بيانات الاشخاص الممنوعين من الاستعارة

توجد 7 اجراءات للتعامل مع بيانات النظام
- تسجيل وتحديث ( اضافة - تعديل - الغاء ) بيانات الكتب
- تسجيل وتحديث بيانات الموظفين
- تسجيل وتحديث بيانات العملاء .
- تسجيل البيانات الاستعارة .
- تسجيل البيانات التفصيلية للاستعارة .
- تسجيل بيانات تجديد الاستعارة .
- تسجيل بيانات الاشخاص الممنوعين من الاستعارة

borrow_dfd0.rtf

والله جهد مشرف
ونفسي اقدملك اي شي علي هذا العمل الرائع
ربنا يخليك وييسرلك الحال
ويجعل عملك هذا وسيله تدخلك الجنه
ربنا يعافيك ويكرمك
وشكرا جدا
احمد من مصر
