ارسمي erd لبيانات تخزين اوامر الشراء الذي يرسلها العميل ويهتم في هذة العملية برقم العميل واسمة وعنوانة وارقام اوامر الشراء وتاريخ صدورها


وكذلك الكمية المطلوبة في كل امر الشراء من كل صنف ورقم كل صنف واسمة وسعرة والجهة المصنفة للصنف وعنوانها وتاريخ انتهاء الصناعة


الصادرة للعميل بما فيها من رقم الفاتورة وتاريخ الفاتورة والكمية الموردة من كل صنف للعميل واجمالي كل فاتورة .



المطلوب ياخوان الكائنات تحديدها ومشكورة

من خلال المعلومات التى ذكرتيها ... واعتقد انها غير مكتملة

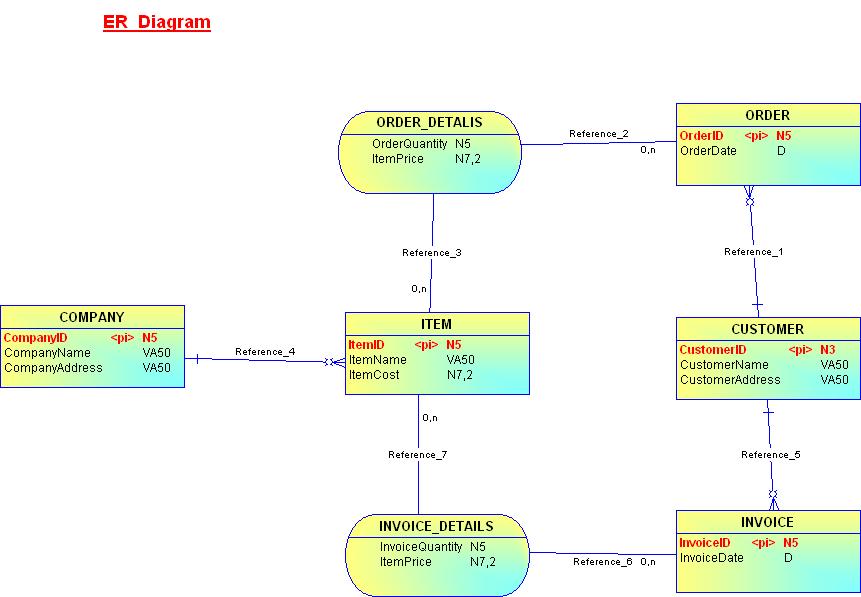

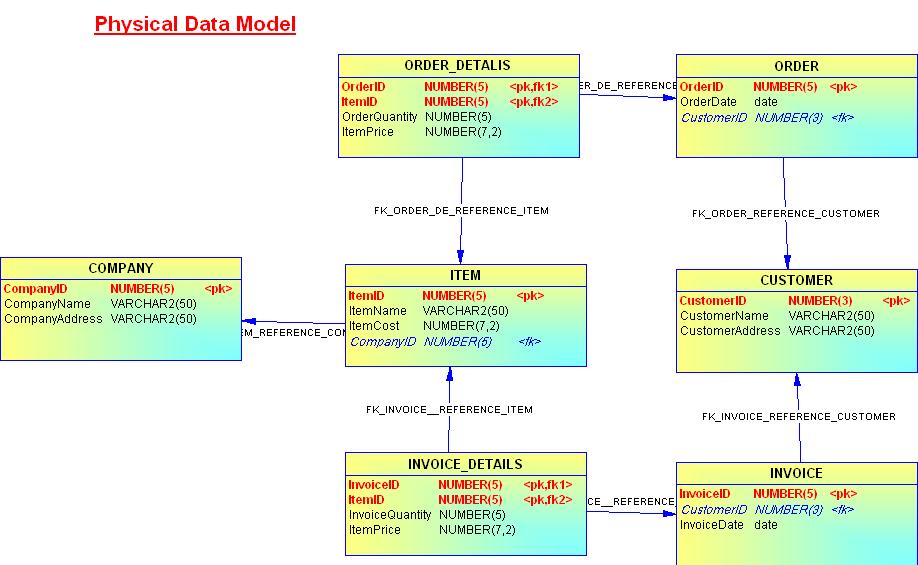

اليك رسمه ال ER وال Entities المكونه لها

مشكور ياأخ أمجد ماقصرت اللة يعطيك العافية ببركة هذا اليوم

اريد عمل العملية لتدفق البياناتdfd لعملية امر الشراء ادخل اسم العميل تتخزين اسم العميل كتابة امر الشراء ارسال الى الشركة السوال هل الصنف موجوداذا كان


نعم اطبع خروج محلول ابغى العمليات الاخرى بنفس ادخال الخطوات العملية امر شراء بس مدري هيطلب او تجهيز .............. الكائنات هي عميل امر الشراء الصنف الفاتورة

العميل تسجيل امر الشراء

العميل طلب الصنف

العميل دفع الفاتورة

امر الشراء تجهيز الصنف

الصنف تحديد الفاتورة

المطلوب العمليات الي هي دفع تجهيز تحديد

ملاحظة ياليت تكون بالعربي ارجو الرد اليوم
