السلام عليكم و رحمة الله و بركاته

هذا السؤال أعطانا إياه الأستاذ و حبيت اشارككم فيه حليت بعض الأسئلة و اضع بين ايديكم بقية الأسئلة من أصل 10 اسئلة لم استطع حلها لصعوبتها و لأنها غير مفهومة بالنسبة لي ..

اتمنى ان القى المساعدة في الحل أو توضيح الأسئلة حتى يتسنى لي الإجابة بإتقان

ER Diagrams and Normalization

Scenario: holiday Company
A holiday company specializes in offering camping sites in popular resorts. Each site has a number of plots that can be booked by holidaymakers for a number of days. Each site has toilet facilities and a laundry which are free of extra charges. The company takes bookings for parties of holidaymakers. One individual is responsible for the booking, which may request more than one plot if the party is big. The company likes to keep details about all the individuals on a booking for marketing purposes. Invoices are issued against particular bookings, and may be paid in installments.

Tasks

1) draw an entity relationship (ER) diagram for the booking and invoicing system based on this information. Clearly show any many:many relationships.
2) Resolve any such many:many relationships. Clearly show whether the remaining relationships are 1:1 or 1:many
3) Present each of your normalized files in tabular form, with the name of each item over each column and mapping the data given in the example (and only that data) into row(s) of the table. Indicate the primary and foreigen keys of each file.
4) Write SQL statements to create these files
5) Write SQL statements to add data to these files.

مع احترامي للجميع

وعليكم السلام ورحمة الله

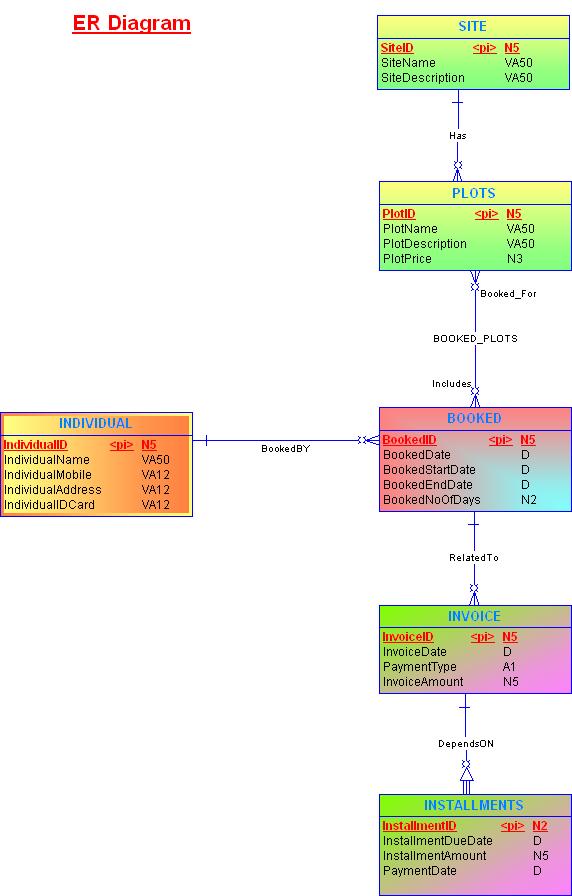

اليك الاقتراح التالى عن ال Entities المكونه للنظام :
- SITE
- PLOTS
- BOOKED
-BOOKED_PLOTS
-INDIVIDUAL
- INVOICE
- INSTALLMENTS

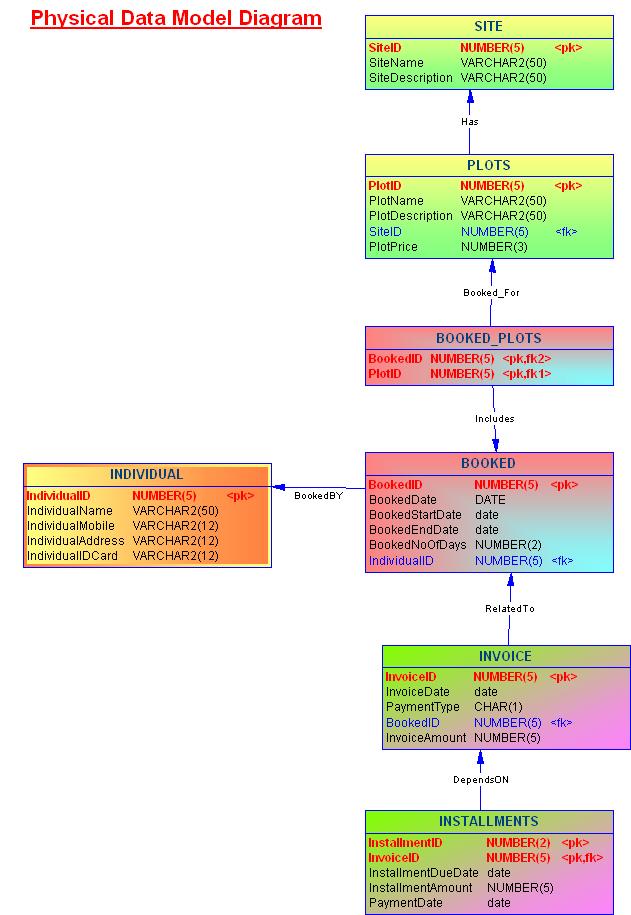

تم اعداد الرسم باستخدام برنامج Power Designer 12 وهو موجود بالمنتدى

holiday_company_tables.txt

السلام عليكم و رحمة الله و بركاته

شكرا للأخ أمجد على المساعدة و احييه على روح المبادرة و التعاون


سؤال بخصوص الملفات المرفقة:

في أي برنامج تم كتابة الكود؟

و هل استطيع استخدام SQL* PLUS لكتابة مثل الكودات الموجودة بالملفات المرفقة؟؟




مع احترامي

تم تعديل 26 ديسمبر 200718 سنة بواسطة اوراق ملونة
