بسم الله الرحمن الرحيم

الحمد لله والصلاة والسلام على رسول الله وبعد :

أولاً: تشرفت بإنضمامي لهذا المنتدى وهذي أول مشاركة لي فيه واتمنى ماتخيب ،،


ثانياُ : راح اعرض لكم مشكلتي واتمنى منكم المساعدة :

عندي مشروع تخرج عن " الخدمات الإلكترونية لطلاب القسم " عبارة عن قاعدة بيانات سيتم ربطها بصفخات ويب asp
بحيث يقوم الطالب عن بتسجيل دخوله عن طريق رقم الطالب وباسوورد ،

لتظهر أمامه شاشة ترحيبية تحتوي على :

- معلومات الطالب الشخصية .
( الإسم ، الهوية ، مصدرها ، تاريخها ، رقم الجوال ... )

- معلومات الطالب الأكادبمبة :
( رقم التسجيل ، المعدل ، المرشد الأكاديمي ، التخصص ، ... )

- طلب نموذج تخفيض طيران :
يستورد المعلومات من جداول سابقة ( رقم الطالب ،اسم الطالب ، التخصص ،رقم الهوية ، مكان الميلاد ...) وهكذا

- طلب نموذج تحويل صحي :
كما في السابق .

- تقييم المشروع:
حيث يسمح لكل طالب بتقييم المشروع عبر استمارة الكترونية تحوي مجموعة من الخيارات .

- تقييم أعضاء هيئة التدريس
نفس السابق


==================

أين المشكلة ؟

المشكلة أني لاأعرف من اين أبدأ ..

قرأت كثير من المواضيع في هذا المنتدى وفي منتديات أخرى لكن الأفكار لي تشتت ولم أعد قادراً على التركيز ..

لم أعد اعرف هل ER يسبق DFD أم العكس ؟
ماهي انسب طريقة للتحليل ؟
ماهي الكينونات في مشروعي ؟
وكيف أعمل العلاقات ؟
ماهي العمليات وماهي المدخلات والمخرجات ؟
أي اللبرامج استخدم ؟
والله حتى افكاري في كتابة الموضوع مشتتة ،، وستلاحظون ذلك ..


مشروعي مطلوب تسليم جزء كبير منه يوم السبت القادم .. ولم أبدأ بعد

ماالعمل ؟! لاأدري ..


كيف أبدأ ؟ ومن أين ؟ وكيف أمهد ؟ وكيف أختم ؟




أرجو المساعدة ،،

السلام عليكم
تحية طيبة ... اخي الكريم ربما من شاهدوا موضوعك يبحثون عن حل ....
المهم ... المعلومات التي ذكرتها ليست كافية .... لابد ان تجمع معلومات اكثر
مثلا ممكن تذهب لموظف في قسم الطلاب ... تأخذ صورة من النماذج التي يعبئها الطلاب
تسأله كيف تتم العملية طلب تخفيض للطيران ؟؟ .... وهكذا
ممكن تقوم بعمل استبيان للطلبة ما هي الخدمات التي يريدونها في الموقع ... ما هي المشاكل التي تواجههم عند طلب نموذج تحويل صحي ؟؟
لجمع الافكار

طيب ... بالنسبة للاستفسارتك ... من وجهه نظري ان dfd تسبق er
و بالنسبة طرق التحليل يوجد طريقتين
الاولى بواسطة dfd
الثانية بواسطة uml
و كل طريقة لها خطوات في الرسم و قوانين ... فأختر ما يناسبك
بالنسبة للكينونات و العلاقات ... تحدد لاحقا ... عندما توضح اهدافك ... و عندما ترسم dfd
و ان شاء الله سهلة
بالنسبة للمدخلات و المخرجات ... مثلا الصفحة الأولى في الموقع لابد من ادخال اسم المستخدم و كلمة المرور للطالب
اذا المدخلات ... اسم المستخدم و كلمة المرور
العملية .... ممكن التحقق من البيانات المدخلة في حال و جودها في قاعدة البيانات
المخرجات ... انتقال الطالب للصفحة الخاصة به بعد التحقق من بياناته

بالنسبة للبرامج ... ممكن لتصميم صفحات الانترنت تحتاج الى لغة php او لغة asp
اما قواعد البيانات ممكن تستخدم الاوراكل او mysql

اخي الكريم ... الوقت جدا قصير ... استعن بالله و ابدأ في مشروعك و ان شاء الله تتسهل الأمور

و شكرا

شكرا لك noisy_cat على الرد والايضاح

بالاضافة الى ما سبق ذكره :

- النظام ليس فقط كينونات وعلاقات ... توجد مراحل لابد من اعدادها قبل تحديد كينونات النظام Entities
- يجب تحديد الاهداف العامة للنظام .
- اجراء دراسة مبدئية عن النظام والمشاكل الحالية
- تحديد الجدوى الاقتصادية من تنفيذ المشروع ( اختيارى فى مشروعك )
- تحديد مجال النظام وعلاقته بالنظم الاخرى أو الادارات والاقسام الاخرى
- تحديد متطلبات النظام وتشمل متطلبات المستخدمين للنظام اى الاجراءات والوظائف المفروض ان يحققها النظام
وتوجد متطلبات اخرى مثل ( سرية البيانات - سرعة الاداء .... )
- تحديد قواعد التعامل مع الاجراءات والبيانات Business Rules

- اعداد رسمة ال Data Flow Diagram DFD Diagram وذلك لمعرفة الاجراءات التى سيتم تنفيذها داخل النظام وكيفية التعامل معها وتوجد شروط وقواعد للرسم
وتوضح ايضا الجداول التى سيتم التعامل معها داخل النظام

- اعداد رسمة ال Entity Relationship -- ER Diagram
وهى توضح كينونات المكونه للنظام والعلاقات بينها

وتوجد برامج مساعدة لاعداد هذه الرسومات منها Power Designer 12 موجود بالمنتدى - Microsoft Visio - Smart Draw

- ثم اعداد التصور المبدئي للشاشات اللازمه للنظام Prototype
- اعداد التصور المبدئي لتقارير النظام

- ثم مرحلة كتابة البرامج
- مرحلة اختبار برامج النظام
- مرحلة التوثيق

ننتظر ردك ... تحديد ما هى الانشطه المطلوب تنفيذها فى النظام
مثلا :
- تسجيل وتحديث البيانات الاساسية للطلبة .
- تسجيل وتحديث البيانات الاكاديميه للطالب .
- البيانات الاساسية لاعضاء هيئة التدريس .
- تسجيل بيانات نموذج طلب تخفيض تذاكر الطيران .
- تسجيل بيانات نموذج التحويل الصحى ( هذا يتطلب تسجيل اعداد وتسجيل بيانات المراكز الصحية ... )
- تسجيل عناصر التقييم ( الخاضة باعضاء هيئة التدريس )
- تسجيل بيانات استمارات التقييم .
- ...
- ...

- رموز التخصصات الدراسية .
- رموز الجهات والمدن ( تستخدم مع مصدر بطاقة الاحوال للطالب ... )
-
- ....

اكمل ... من خلال تحليلك للنماذج المستخدمه بمشروعك

ننتظر ردك

بسم الله الرحمن الرحيم ،،

أولاً : أتقدم لكم أخواني noisy_cat وأمجد بالشكر الجزيل ووالله ماادري كيف أجازيكم لكن ماأقدر اقول الا جزاكم الله كل خير .. ووفقكم ربي لما يحب ويرضى ..

ثانياً : بالنسبة لتعليقاتكم :
أنا والله استفدت من ردودكم وقدرت أعمل تصور مبدئي لمراحل البحث ، وقسمته لعدة وحدات كل وحدة تحتوي عدة فصول ( انتهيت من الفصل الأول في الوحدة الأولى ) ، واتمنى اشوف تعليقكم على ترتيب الوحدات :

= الوحدة الأولى =
- الفصل الأول :
1) التعريف بالنظام .. ( عرفت النظام بشكل عام ثم عرفت بنظامي )
2) مجال النظام وعلاقته بالأنظمة الأخرى .
3) الأهداف العامة للنظام .
4) المهام والأنشطة المطلوب تنفيذها قبل إعداد النظام
5) قواعد التعامل مع الإجراءات والبيانات ( وهذي بصراحة مافهمت معناها الا اني وضعتها )

- الفصل الثاني :
1) مخطط السياق context Diagram
2) رسومات تدفق البيانات dfd
3) رسومات علاقات الكينونات ER


= الوحدة الثانية =
- الفصل الأول :
1) التصور المبدئي للشاشات اللازمة للنظام Prototype
2) التصور المبدئي لتقارير النظام

( سؤال : هل التصور المقصود هنا هو نفسه الأنشطة المطلوب تنفيذها في النظام ؟ وهل يتم كتابتها بشكل نقاط نصية أم رسوم ؟ )

- الفصل الثاني :
1) كتابة البرامج وتصميم قواعد البيانات .
2) تصميم الموقع .
3) الربط بينهما .

- الفصل الثالث :
1) مرحلة اختبار برامج النظام


= الوحدة الثالثة =
1) التوثيق .
( سؤال : هل معناه جمع النماذج الورقية السابقة والمقابلات الشخصية ومقارنتها بالنماذج الحالية ؟ )

2) المراجع .

==================

بالنسبة للأنشطة المطلوب تنفيذها ( هل هذه كافية ؟ ) :

- الأقسام ( التخصصات ) :
إضافة بيانات قسم .
تحرير بيانات قسم .
حذف قسم .


- الطلاب :
إضافة بيانات الشخصية لطالب .
إضافة البيانات الأكاديمية لطالب .
تعديل بيانات طالب .
-حذف بيانات طالب .


- هيئة التدريس :
إضافة بيانات مدرس .
تحرير بيانات مدرس .
حذف بيانات مدرس
إضافة مرشد
حذف مرشد

- الساعات المكتبية :
إضافة ساعة مكتبية .
حذف ساعة مكتبية .


- النماذج والتقارير :
نموذج تخفيض يالخطوط السعودية .
نموذج تحويل طبي .
نموذج إفادة .

- خروج .

(أما بخصوص رموز التخصصات فهذي أشوف انها تكون من ضمن بيانات القسم .. )

===================

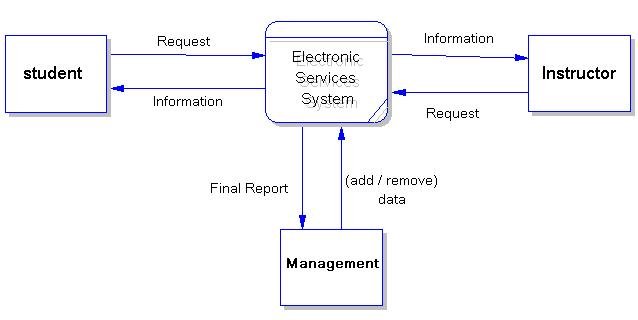

بالنسبة للـ context diagram أنا عملت نموذج بسيط بناءاً على نموذج آخر للأخ أمجد في مشاركات أخرى .. وضعته في المرفقات فأتمنى تقييمه وهل هو كافي ..


اما DFD و ER فأنا اطلعت على نماذج كثيرة في المنتدى أو في مواقع اخرى .. الا انني لم استوعب أياً منها بسبب أن غالبها تتعلق ببرامج حسابية ( مخازن - سوبر ماركت ... )

لذلك لم أعد اعرف في مشروعي أياً من مكونات الـ DFD ؟

كما اني احتاج الكثير من المساعدة حول الـ ER والكيانات ( هل المقصود بالكيانات .. الجداول ؟ )

==================


آسف على الإطالة .. وكثرة الإستفسارات ..

وأنا والله في قمة الإحراج .. لكن تذكروا " من كان في عون أخيه كان الله في عونه "

وجزاكم الله كل خير ..

بداية : اريد ان اسال عن المرجع لديكم فى دراسة مادة تحليل وتصميم النظم

) قواعد التعامل مع الإجراءات والبيانات ( وهذي بصراحة مافهمت معناها الا اني وضعتها )

هذه المعلومات عن القواعد تسمى Business rules

مثال :
- ما هى القواعد وشروط الحصول على تخفيض تذاكر الطيران
- التحويل الطبي ( من هو المسموح له بالتحويل الطبى - ما هى الامراض التى تسمح بذلك - كم عدد مرات التحويل الطبي ... لا ادرى ماهى القواعد ولكن توقعات فقط .
- مع كافة الانشطه والمهام التى سيؤديها النظام المفروض ذكر الشروط والقواعد المنظمة لذلك وذلك حتى تؤخذ فى الاعتبار اثناء معالجة الاجراءات عند اعداد ال DFD

( سؤال : هل التصور المبدئي ...المقصود هنا هو نفسه الأنشطة المطلوب تنفيذها في النظام ؟ وهل يتم كتابتها بشكل نقاط نصية أم رسوم ؟ )

هو عبارة عن حصر للشاشات التى ستستخدم فى النظام وايضا رسم لمكونات هذه الشاشات ولكن مع بذل مجهود اقل من الجهد المبذول عند البرمجه ...
وهذه الشاشات تعرض على مستخدمى النظام للحصول على ارائهم وموافقتهم فى التعامل مع النظام ... بحيث يمكن تعديل طلبات المستخدمين بسهوله ... وقبل الدخول فى مرحلة اعداد البرامج .
ونفس الشيء فى التقارير ... يحتوى على حصر التقارير والاحصائيات المتوقعه من النظام مع ذكر مكونات التقرير من الاعمدة فقط ... وذلك للحصول على موافقه مبدئية من مستخدمى النظام ان هذه التقارير كافيه وتلبى احتياجاتهم .

سؤال : التوثيق : هل معناه جمع النماذج الورقية السابقة والمقابلات الشخصية ومقارنتها بالنماذج الحالية ؟ )

التوثيق يكون عند الانتهاء من مراحل النظام المختلفة ... وهو كتابة كل شيء عن النظام ويشتمل على :
- دليل المستخدم : وهو يحتوى على شرح لكيفية التعامل مع شاشات النظام والهدف من كل شاشة والمفاتيح المستخدمه .. وهو كتيب كدليل استخدام
- الدليل الفنى : وهو يحتوى كافة التفاصيل الفنية والرسومات المتعلقة بالنظام و حصر البرامج المستخدمه بالنظام .
النماذج المستخدمه فى النظام يمكن اضافاتها فى الملحقات بنهاية التقرير

هل المقصود بالكيانات .. الجداول ؟

نعم ... ولكن الفرق عند رسم ال ER ان اعمدة foreign key داخل ال entity لاتظهر ( ستذكر بالتفصيل فيما بعد )

الانشطة التى تم ذكرها بالطبع ليست كافية ...
- منها
- تسجيل وتحديث البيانات الاساسية للطالب .. ( التحديث يشمل اضافة - تعديل - الغاء )
اين هى معالجة بيانات التحويل الطبى أو تخفيض الطيران
رجاء اعادة كتابة مهام النظام ...

انتظر الرد
مع التحية

السلام عليكم ،،

أخ أمجد مشكور على مساعدتك اللي تقدمها لكل الأعضاء ،، والله يعينك على فعل الخير ..



بالنسبة للمشروع وتوضيحك لإستفساراتي ..

بصراحة اتضحت الصورة لي بشكل كبير وبإذن الله نكمل ونخلص على خير ..

قدرت أعمل رسومات ER بناء على دروس الأخ حمزة - الله يجزاه كل خير - وان شاء الله تطلع صحيحة -

الا أن رسومات DFD بصراحة عجزت عن فك مفرداتها ..

عموماً ..

أرسلت لك رسالة على الخاص أرجوا الإطلاع عليها ..

ومشكووور مرة أخرى ،،

للرفع
