السلام عليكم ورحمة الله وبركاته
في البداية أحب أشكرجميع القائمين وكذلك الأعضاء الفاعلين في هذا المنتدى الأكثر من رائع
مشكلتي أنه لدي مشروع عن المكتبة وهو مشروع صغير على حسب قول دكتور المادة ولكن انا أشوف انه معضلة لأنه أول مشروع في دراستي وليس لدي ادنى فكرة عن البداية
أنا قرأت في المنتدى ولقيت مشروع جاهز ولكني أريد أن أفهم
مع أني لم استطع فتحه
ارجوكم مساعدتي في القريب العاجل
أختكم في الله

الاخت/جووود

تفضلى بارفاق تحليل النظام أو ERD للمشروع وسأقوم بمساعدتك فى كيفية بناء المشروع من البداية وحتى النهاية ان شاء الله

تم تعديل 16 أبريل 200719 سنة بواسطة اشرف فراج

الله يعطيك العافيه يااخي الكريم , انا كمان عايزه نفس المشروع(عن المكتبه) , E-R-D جاهز عندي , ارجوك ساعدني لان موعد التسليم بعد اسبوعين , اتمنى ترد علي في القريب العاجل
مع خالص شكري,,,,

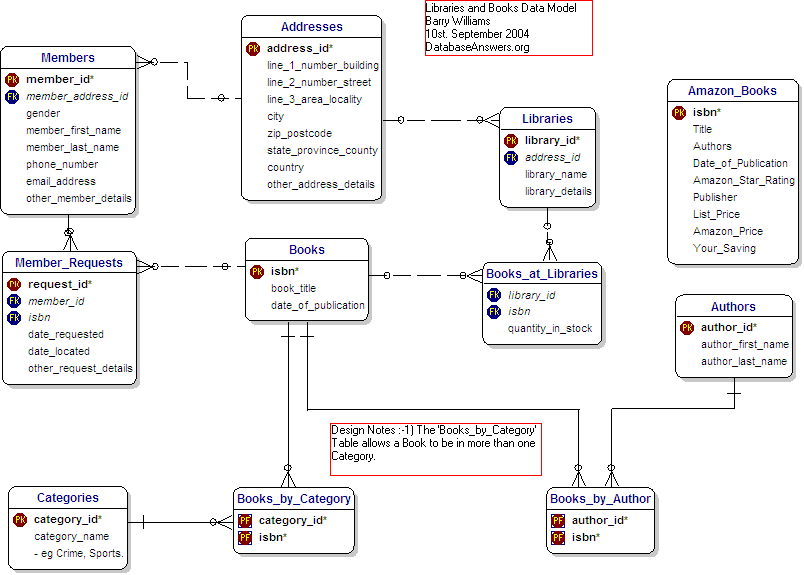

اليك ER Diagram

اخي الكريم amgad اشكر ك على الرد , وهذي الصوره عندي ولك جزيل الشكر لكن ارجوك ان استطعت ان تشرح لي مفهوم النظام بالعربي , ارجوك ضروري

من خلال ال ER يمكن معرفة الاتى :
يقوم النظام بالانشطة والمهام التالية :
- تسجيل وتحديث البيانات الاساسية للمكتبة .
- تسجيل وتحديث بيانات الفروع التابعه للمكتبة المركزية .
- تسجيل وتحديث البيانات الاساسية لاعضاء المكتبة .
- تسجيل وتحديث البيانات الاساسية للكتب .
- تسجيل وتحديث البيانات الاساسية للمؤلفين .
- تسجيل تصنيفات الكتب .
- تسجيل مؤلف أو أكثر للكتاب .
- تسجيل محتويات الكتاب ( مواضيع الكتب - تصنيف الكتاب ) .
- تسجيل حركة الطلب على الكتب من قبل الاعضاء .
- معرفة بيانات الكتب المتوافرة فى الفروع المختلفة .
- معرفة مدى توفر الكتاب بموقع الانترنت وسعره .

السلام عليكم ورحمة الله وبركاته
احب أشكر الأستاذ/اشرف على مساعدتي
وهذا ERDلنظام المكتبة
ولكن أريد أن أوضح أن العلاقة بين BOOK&Categoryهي علاقة many_to_one
ERD FOR LIBRARY

الاخت جووود

هذا شرح لنظام المكتبة اسأل الله التوفيق والسداد
بالنسبة لمخطط المكتبة المرفق من الاخت جوود
سجل الاعضاء ويشمل( رقم العضو/اسم العضو/العنوان/رقم الهاتف/الايميل/بيانات اخرى) هذا الجدول يرتبط بعلاقة ONE_TO_MANY مع جدول الاستعارة بمعنى ان يمكن للعضو الواحد استعارة اكثر من كتاب من المكتبة والذى يحتوى هذا الجدول على (رقم الاستعارة/رقم العضو/ الرقم الدولى للكتاب/تاريخ الاصدار/التاريخ رجوع الكتاب/........)
ومن ناحية اخرى فأن الرقم الدولى للكتاب السابق ذكره فى جدول الاستعارة يرتبط من جدول الاستعارة بعلاقة ONE-TO-MANY مع جدول الكتب
سجل المؤلف ويحتوى على ( رقم المؤلف /الاسم الأول /الاسم الاخير) وهذا الجدول يرتبط بعلاقة ONE_TO_MANY مع جدول (كتب المؤلف) حيث ان المؤلف الواحد يمكن ان يكون له اكثر من كتاب
سجل الفئة( تصنيف)
ويشمل رقم التصنيف/اسم التصنيف مثال هناك كتب فى مجال الرياضة/الثقافة/الكمبيوتر/التاريخ ...... الخ
ويرتبط هذا الجدول بجدول (تصنيف الكتب) رقم التصنيف/الرقم الدولى للكتاب
حيث انه يمكن ان يوجد فى تصنيف واحد اكثر من كتاب فهى علاقة ONE_TO_MANY لا محالة
سجل الكتاب
ويحتوى على معلومات الكتاب
رقم الدولى/عنوان الكتاب/تاريخ النشر
ويرتبط هذا الجدول بعلاقة MANY_TO_ONE مع كل من كتب المؤلف وتصنيف الكتب حيث انه يمكن ان يكون مجموعة من الكتب لمؤلف واحد وكذلك يمكن ان يكون مجموعة من الكتب لها تصنيف واحد

اتمنى ان يكون الشرح واضح اتمنى من مشاركة الاخ امجد صاحب اللمسات الاخيرة فى التحليل

ان شاء الله مرحلة انشاء قاعدة البيانات ستكون بمشية الله المرة القادمة وبعدها تصميم الشاشات والتقارير
ارجو من مشاركة الاعضاء فى مشروع الاخت جووود

تم تعديل 21 أبريل 200719 سنة بواسطة اشرف فراج

الأخ / اشرف

مجهود تشكر عليه .. جزاك الله خيرا

اضافتى بسيطة على تحليلك للعلاقات

يتم تحليل العلاقات بأكثر من اتجاه :
- اختياري optional
- اجبارى mandatory
- نوع العلاقه

مثال : علاقة المؤلف مع الكتب ( علاقة many to many m:m)
1- المؤلف قد يكون له كتاب أو أكثر
2- يمكن ان يكون هناك رقم مؤلف ولم يصدر له كتب بعد .
3- الكتاب يجب أن يكون له مؤلف واحد على الاقل
4- الكتاب قد يكون له مؤلف أو أكثر

فى حالة العلاقه m:m >>>> يتم انشاء جدول أو كينونه وسيطه Entity
authors
books
books by author

توجد علاقه اخرى M:M
ما هى ؟

مع تمنياتى بالتوفيق

اشكر مايسترو التحليل الاستاذ / امجد

علاقات m:m
- جدول المؤلف مع جدول الكتب لذلك تم انشاء جدول وسيط هو books by author ( كما ذكر الاخ امجد)
- جدول ال categories مع جدول books لذلك تم انشاء جدول وسيط books_by_cateogries
