اذا احد يساعدني برسم data flow digram& context level digram
لعيادة طب أسنان لاني بصراحة لا أعرف كيف يرسم
تتكون العيادة من طبيبة وسكرتيرة

بسم الله الرحمن الرحيم

أخي العزيز تعلم كيف ترسم بنفسك وإليك بعض المفاهيم الرئيسية للبدء :ـ
DFD لها قواعد يجب تعلمها ورسمها لايمكن بأخذ معلومة او اثنتين حول نظام مثل ما قلت طبيبة وسكرتير .
DFD تعني تدفق البيانات في مكان معين فمثلا هنا تدفق البيانات داخل عيادة أسنان . فلدينا السكرتيرة ( وتعتبر مصدر Source) والطبيبة وتعبر ( مستقرSink ) ونظام العيادة ( العملية Process ) لكي ترسل السكرتيرة معلومات المريض إلى الطبيبة ليدخل المريض ويعمل معاينة , الأن نجد مصدر جديد للمعلومات وهو المريض وعملية جديدة وهي تسجيل بيانات المريض وتتحول السكرتيرة إلى مستقر بالنسبة لهذه العملية كما نجد عملية أخرى وهي المعاينة ونتيجة المعاينة . هذه تسمي تدفق البيانات وهكذا كلما تعمقنا نجد التفاصيل تكثر ولفهمها بسهولة نرسم مخطط تدفق البيانات .
ولكن هناك قوانين في عملية الرسم فلا يجب ان نرسم خط من مصدر إلى مصدر إو من مصدر إلى مستقر أو من مستقر إلى مستقر, والقواعد قليلة ويمكن البحث في الكتب والمصادر كثيرة لتعلم ذلك .

تعلم كيف ترسم بنفسك أخي الحبيب والعملية اسهل مما تتوقع دخولك منتدى تحليل النظم يعني عبورك عبر عملية تطوير لتخرج محلل نظم .. وفقك الله

عمار الغوري

بسم الله الرحمن الرحيم

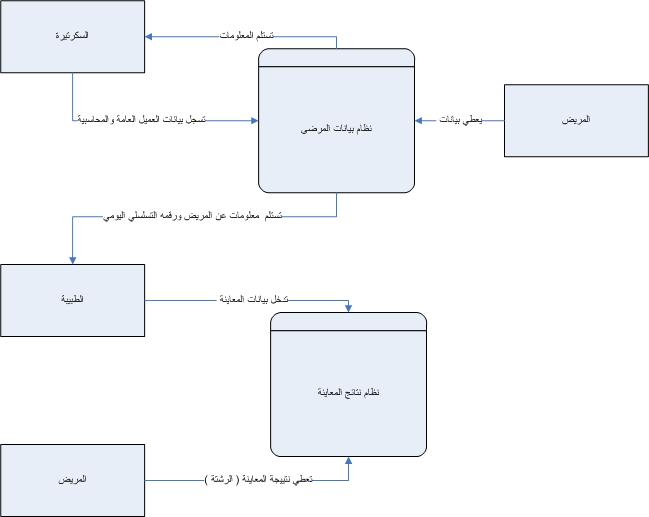

هذه الـ Context Level بشكل مبسط

بسم الله الرحمن الرحيم

إذا اردت أي معلومات حول DFD أو اي معلومات حول تحليل النظم وطرق تحليل النظم المتبعة سواء للبرمجة البنوية أو للكائنية يمكنك مراسلتي على الإيميل التالي :ـ[email protected]


مع خالص تحياتي
عمار الغوري / مسؤول تطوير أنظمة ,
